История техники: ременные и фрикционные паровые молоты начала 20 века

Опубликовано admin Ноя 3, 2017 в Разное оборудование

Ременные молоты устроены следующим образом. Баба подвешивается на ремне, который прикрепляется к двухсторонней зубчатой муфте. При помощи двух шкивов, подключаемых к муфте, последняя вращается в одну или другую сторону. При этом ремень навивается на муфту или свивается с нее, в результате чего баба поднимается или опускается для свободного падения. Ременные молоты дают 60-100 ударов в минуту.

Фрикционные молоты имеют следующее устройство. Баба подвешивается к жесткой тяге в виде деревянной доски, которая помещается между вращающимися роликами. Прижатые к доске ролики трением заставляют доску с бабой подниматься вверх. В верхнем положении ролики отводятся от доски, освобождая ее для падения вниз вместе с бабой.

Фрикционные молоты были весьма распространены при обработке деталей средней величины. Они имели вес падающей части до 1-2 тонн и дают до 100 ударов в минуту. Фрикционные молоты производились на советских заводах: Старо-Краматорском, Ижевском, Муромском им. Компартии Франции и других.

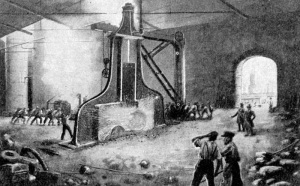

Паровые молоты составляли основное оборудование крупных механизированных кузниц наряду с прессами. Паровые молоты изготовлялись с весом падающих частей до 125 тонн, однако более экономичные прессы вытеснили затем крупные паровые молоты, и последние считается целесообразным применять лишь с весом падающих частей не более 10 тонн.

Молот паровой одинарного действия

Баба этого молота соединена со штоком поршня, находящегося в паровом цилиндре. При помощи золотника, помещенного в коробке и регулируемого рукояткой, пар направляется под поршень с целью подъема бабы или поверх поршня при движении последней вниз. Поэтому энергия удара будет комбинированной от веса падающих элементов (баба с бойком, шток и поршень) и от давления на поршень пара.

В паровых молотах так называемого простого действия пар используется лишь для подъема бабы, поэтому энергия удара возникает лишь от веса падающих элементов. Для восприятия усилий, действующих на молот в процессе его работы, конструкция станины выполняется весьма прочной и массивной. Наковальня (с нижним бойком), непосредственно воспринимающая удары падающих частей, делается массивной, на чугунном или стальном основании, называемом шаботом, и располагается на отдельном бетонном фундаменте. Для придания упругости шаботу между ним и фундаментом помещается подушка, обычно из дубовых брусьев. Потери энергии бабы на упругие деформации тем меньше, чем больше вес шабота, и поэтому шабот выполняется в 10-12 раз тяжелее, чем падающие части молота.

Распределение пара в паровых молотах выполняется с помощью золотников, кранов или клапанов. Регулирование парораспределения производится вручную или автоматически. Применяемое в паровых молотах давление пара — 7-8 атмосфер.
