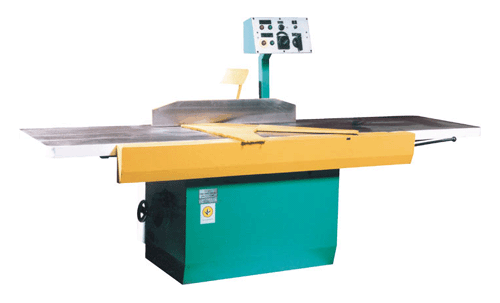

Фуговальный станок Ф6

Фуговальный станок Ф6 один из первых отечественных фуговальных станков, относящийся к универсальным станочным фуганкам, выполняющим все работы, непосредственно относящиеся к задачам фуговальных станков. Главной задачей Ф6 является строгание любого типа древесины в условиях и частной мастерской, и обычного серийно-массового производства.

Имея в своем наличие мощный и монолитный корпус, сделанный из литого чугуна, станок Ф6 способен на протяжении очень длинного промежутка времени работать без сбоев, выдавать неизменно хорошее качество обработки поверхности при не уменьшающихся показателях производительности, оставаясь при этом безопасным и надежным в отношении здоровья обслуживающего станок персонала.

Для того, чтобы качественно работать, кроме литого корпуса фуговальный станок Ф6 имеет собственную систему передачи импульсов на фуговальный вал, которые инициируется мощным электродвигателем и клиновыми ремнями, вращающими ножевой вал. Регулировать натяжку ремней, а соответственно, качество работы станка, можно с помощью вертикального движения плиты, расположенной под электромотором. Система передачи закрыта собственным кожухом, защищающим прибор от возможных поломок, а операторов от возможных повреждений.

Вибрацию рабочего вала уменьшают его опоры, которые, как и корпус, вылиты из чугуна, благодаря чему снижают механические шумы и гасят импульсы, распространяющиеся по станку. Аварийное торможение ножевого вала возможно через ту же систему клиновых ремней.

Нижняя плоскость и переднего и заднего столов благодаря наличию ребер жесткости надежно зафиксированы на полу, благодаря чему возможна корректная работа Ф6. Эксцентриковые валы регулируют уровень высоты столов посредством системы рычагов, привод от которой находится в рукоятке для переднего стола, а для заднего столе – в винте. С каждой стороны станка расположены защитные щитки, в окне одного из них вмонтирован индикатор фугования – углубления ножей и снятия слоя древесины.

Благодаря всем указанным характеристикам станок является классическим фуговальным устройством, обеспечивающим неизменно хорошее качество обработки деревянных деталей.

Характеристики Ф 6

Характеристики Ф 6

Значения

Параметры обрабатываемой детали, мм:
— ширина не более

630

— длина не менее

400

Максимальная глубина съема древесины за 1 проход, мм

6

Суммарная длина 2-х столов, мм

2564

Ширина рабочих столов, мм

630

Наклон боковой направляющей, град

0-45°

Уровень вертикального смещения столов: мм:
переднего

6

заднего

2

Диаметр рабочего вала, мм

118

Количество ножей , штук

3

Скорость вращения ножевого вала, об/мин

5 000

Необходимая мощность вытяжной системы, м3/ч

1 500

Производственная мощность электродвигателя, кВт

5,5

Размеры станка, мм

2600×1370х1030

Вес станка, кг

995
