Шлифовальный станок относится к металлорежущим и предназначен для обработки деталей абразивным инструментом (шлиф. кругами). Конструкция машины позволяет обрабатывать внутренние и наружные фасонные, конические и цилиндрические поверхности, шлифовать зубья и резьбу зубчатых колёс. Кроме того, есть возможность заточки режущего инструмента. Главным движением станка является вращение круга, его скорость гораздо выше скорости подачи детали и других движений. К конструкционным деталям и самой конструкции машины предъявляются повышенные требования относительно интенсивного отвода абразивной пыли, виброустойчивости и изосостойкости.
Классификация шлифовальных станков
Они подразделяются на несколько видов.

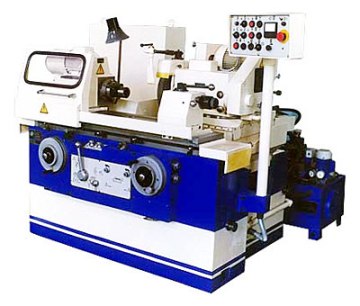

Круглошлифовальные выполняют наружное шлифование прерывистых и гладких торцовых и цилиндрических поверхностей. Машины этого типа позволяют осуществлять врезное и продольное шлифование при автоматическом или ручном управлении.
Бесцентрово-шлифовальные выполняют высокопроизводительное шлифование поверхностей большой длины и малого диаметра, а также заготовок без центровых отверстий. Заготовки могут обрабатываться тремя способами: шлифованием до упора, врезным и на проход. Используются для врезного или продольного шлифования ступенчатых, гладких, фасонных и конических поверхностей. Бесцентрово-шлифовальные станки производительней внутри- и круглошлифовальных, конструктивно проще, но в тоже время менее универсальны.

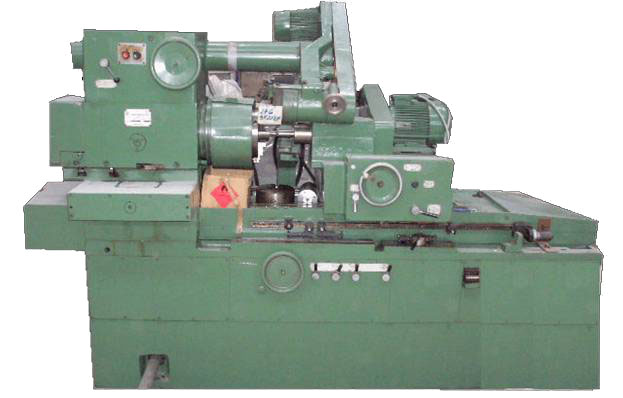

Внутришлифовальные выполняют шлифование отверстий при помощи поперечной и продольной подачи. Наиболее распространены те из них, у которых главное движение – это вращение круга, вращение заготовки обеспечивается за счёт круговой подачи, а поперечная и продольная подачи осуществляются благодаря перемещению изделия и шлифовального шпинделя. Станки этого типа могут быть бесцентровыми или патронными. В первом случается деталь базируется на башмаках или роликах, во втором – в патроне, который может быть различной конструкции. На внутришлифовальных станках планетарного типа деталь устанавливается неподвижно, а шлифовальный шпиндель вращается вокруг своей оси и оси обрабатываемого отверстия.
Плоскошлифовальные выполняют чистовую обработку поверхностей на заготовках различных размеров. Главное движение — вращение абразивного инструмента. Форма стола, на котором крепится деталь, может быть продольной и круговой. В зависимости от этого подача тоже может быть продольной и круговой. Если ширина обрабатываемой поверхности больше, чем ширина круга, то сам круг или заготовка получают поперечную подачу. Помимо этого, абразивный инструмент или деталь периодически перемещаются на глубину, это движение перпендикулярно обрабатываемой поверхности. Обработка детали осуществляется торцом или периферией инструмента. Однако существуют некоторые модели, у которых обработка выполняется торцами двух противоположно расположенных кругов. Станки с круглым и прямоугольным столом изготавливают с вертикальными и горизонтальными шпинделями.

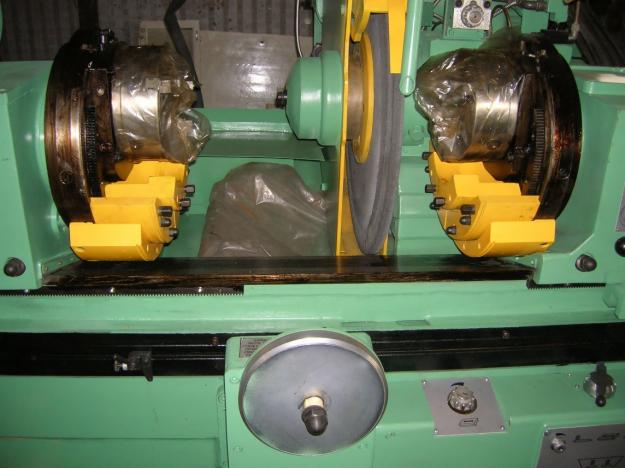

Специализированные выполняют обработку заготовок определённой формы, к примеру, шлифование деталей штампов, шлицевых деталей, шеек коленчатых валов или шаблонов. Основной метод обработки – метод копирования, реже – метод огибания.
Помимо вышеперечисленных машин к шлифовальным станкам можно отнести полировальные, притирочные, заточные, доводные, хонинговальные, шлицешлифовальные и пр., в работе которых присутствует абразивный инструмент.
