Компоновка горизонтально-расточных станков

Опубликовано admin Окт 31, 2012 в Сверлильно-расточные станки

Основные типы горизонтально-расточных станков общего назначения. Их делят на три группы: А, Б и В.

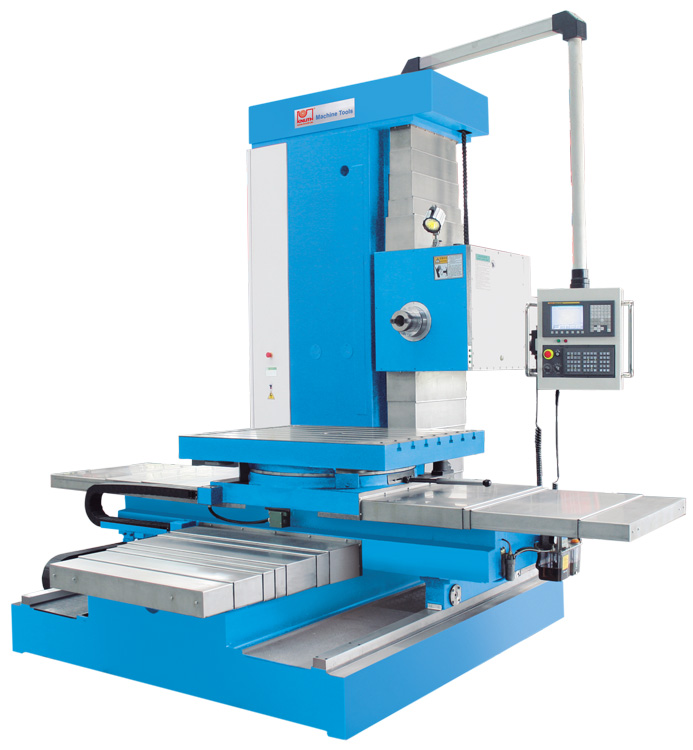

Станки типа А выпускают без задней и с задней стойкой. Станки без задней стойки имеют меньшую длину станины. Станки типа А имеют неподвижную переднюю стойку, прикрепленную к станине. По вертикальным направляющим стойки перемещается шпиндельная бабка, в которую вмонтирован выдвижной шпиндель, имеющий кроме вращательного движения и перемещение вдоль собственной оси. Поворотный стол станка с неподвижной передней стойкой имеет продольное и поперечное перемещения. Задняя стойка с люнетом предназначена для поддержания свободного конца борштанги. Станки типа А изготовляют как с радиальным суппортом, расположенным на наружной поверхности планшайбы, так и без него. Эти станки, например горизонтально-расточной станок мод. 2620В, предназначены для обработки корпусных деталей, имеющих точные отверстия, связанные между собой точными расстояниями.

Станки типа Б отличаются от станков типа А тем, что имеют продольно-подвижную переднюю стойку и стол в направлении, перпендикулярном оси шпинделя. В станке не происходит свешивание стола с направляющих при его крайних положениях, что существенно повышает точность обработки тяжелых корпусных деталей. Конструкция шпиндельной бабки в основном аналогична шпиндельным бабкам станков типа А. Задняя стойка также продольно-подвижная и снабжена люнетом для поддержания борштанги при расточке длинных отверстий.

Станки типа В предназначены для черновой и чистовой обработки крупных и тяжелых деталей машин. На фундаменте установлены станина станка и плита. Плита предназначена для установки и закрепления обрабатываемой заготовки и установки задней стойки с люнетом. По вертикальным направляющим стойки g помощью ходового винта перемещают шпиндельную бабку.

Перемещение салазок передней стойки в продольном и поперечном направлениях осуществляют с помощью червячно-реечных передач.

Чем больше размеры и масса обрабатываемой заготовки, тем меньшую подвижность она имеет на станке. Так на станках заготовку располагают на перемещающемся столе станка, а на др. станке, она не может быть расположена на столе станка из-за больших размеров и массы, поэтому ее располагают на специальной плите неподвижно, по существу, вне станка.

Основной характеристикой горизонтально-расточного станка является диаметр шпинделя: для станков группы А—80, 90 и 110 мм; для станков группы Б — 150 и 220 мм, а для станков группы В — до 320 мм.

Таким образом, условно можно считать, что станки группы А предназначены для обработки сравнительно небольших деталей, станки группы Б —для средних, а станки группы В — для особо тяжелых и громоздких деталей. Рабочая поверхность поворотных столов имеет размеры от 800×900 до 1600>Т1800 мм. Класс точности станков — Ни выше.

В горизонтально-расточных станках проведена широкая унификация. Так, в горизонтально-расточных станках мод. 2620В и 2620Г диаметр выдвижного шпинделя равен 20 мм, а в станках мод. 2622В и 2622Г он принят равным 110 мм. Остальные параметры станков одинаковы: вертикальное перемещение шпиндельной бабки принято равным 1000 мм; величину перемещения шпинделя в станках регулируют бесступенчато в пределах 2,2—1760 мм/мин; величины вертикальной подачи шпиндельной бабки и подачи стола регулируют бесступенчато в пределах 1,4—1110 мм/мин.

Станки мод. 2620В и 2622В с задней стойкой, станки мод. 2620Г и 2622Г без нее, кроме того, станки мод. 2620В и 2620Г снабжены — радиальным суппортом, а станки мод. 2622В и 2622Г не имеют радиального суппорта.

На базе горизонтально-расточных станков нормальной точности выпускают станки повышенной точности мод. 2622П с увеличенным диаметром шпинделя и экранной оптикой. В качестве специальных станков назовем переносные расточные станки. Широко применяют горизонтально-расточные станки мод.2636, 2636Г, 2637 и 2637Г. Станки мод 2636 и 2636Г имеют подвижной шпиндель диаметром 125 мм и встроенную планшайбу с радиальным суппортом, станки мод. 2636, 2637 — выдвижной шпиндель с увеличенным диаметром (160 мм). Станки мод 2636, 2637 имеют заднюю стойку с люнетом. Станки мод. 2636Г и 2637Г выпускают без задней стойки, с укороченной станиной.

Отечественные горизонтально-расточные станки обладают повышенной точностью, жесткостью, виброустойчивостью, большой мощностью главного привода, большой быстроходностью и высокой степенью автоматизации управления. Движение подачи каждого элемента станка осуществляют от электродвигателей постоянного тока с большим диапазоном регулирования. Некоторые серийно выпускаемые станки оснащены устройствами числового программного управления (ЧПУ). В качестве примера рассмотрим горизонтально-расточной станок мод. 2620В.
