Электроклапан стиральной машины

Опубликовано admin Фев 3, 2014 в Разное оборудование

Стиральная машина имеет в своем составе ряд сложных технических деталей, от работоспособности которых зависит качество готового результата. Для подачи воды из магистрали к баку существует электромагнитный клапан. В зависимости от особенностей конструкции, могут быть установлены клапаны разного вида, причем у каждого из них есть свои плюсы и минусы.

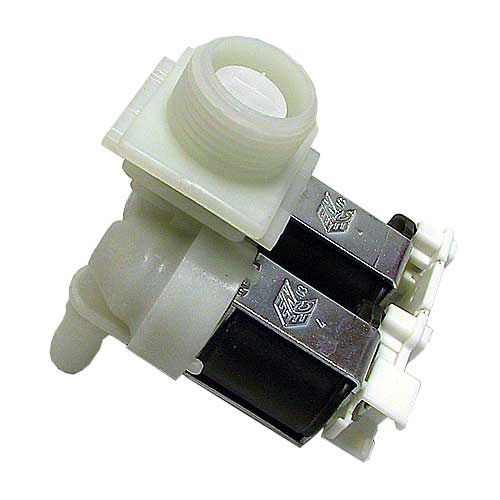

Электроклапан для стиральных машин имеет множество модификаций, так как модели постоянно совершенствуются изготовителями. Самые популярные варианты – одинарные клапаны, в более дорогих, где есть возможность подключать как холодную воду, так и горячую, устанавливают несколько клапанов.

Главная часть клапана – мембрана из резины, именно от нее зависит долговечность и качество работы клапана. При подаче питания на электроклапан, а точнее – на её обмотку, металлический сердечник втягивает внутрь катушки с обмоткой и мембрана под давлением начинает пропускать воду через штуцер клапана. После достижения необходимого количества воды, питание автоматически отключается.

Мембрана, благодаря своей эластичности, закрывается. Для выравнивания давления в мембране есть ряд микроотверстий, а также сквозные в седле, где находится сама мембрана. Сквозные отверстия закрывается пробкой наверху штока. Для стабилизации потока устанавливают вставки из пластика и резиновой шайбы. В самой вставке находятся отверстия для воды, а также отштампованы выступы. Их назначение – зазор между резиновой шайбой.

Для защиты мембраны от твердых частиц, на входе установлен фильтр-сетка, которую можно вынять для очистки. В некоторых случаях, фильтр-сетка устанавливается в заливном шланге или на входе клапана.
Конструктивно, электроклапаны могут быть на основе штока с катушкой, которые держатся на прямоугольной резьбе. В других модификациях они устанавливаются на клее (конструкция – не разборная).

Более сложный, многосекционный клапан применяется для подачи воды в разные отсеки с несколькими контейнерами для моющего средства.

В разное время стирки вода подается с разной скоростью. К примеру, при начальном наполнении цикл проходит за 2-3 минуты. В режиме полоскания вода подается медленней, чтобы плавно вымыть раствор из кондиционера и всех сопутствующих отсеков диспенсера. В режиме сушки вода должна подаваться ещё медленней. Все эти варианты выполняются с помощью штуцеров клапана. Они выполнены из пластмассовой основы с отштампованными выступами и резиновой шайбой.
