Фланцевые магнитные фильтры в современных системах очистки воды

Опубликовано admin Июл 16, 2012 в Разное оборудование

Фильтры магнитные фланцевые созданы для того, чтобы улавливать стойкие механические примеси, в том числе ферромагнетики, в процессе подачи горячей и холодной воды, в пенообразователе разных марок и слабоагрессивных жидкостей температурой, достигающей 150°С и давлением в системе порядка 2-х мегапаскалей (около 20 кгс/см2).

В системах для тушения пожаров (т.н. «сухотрубах») может быть пыль, грязь, остатки разных материалов после системы монтажа, после сварки остаются капли металла, опилки, металлическая пыль, куски ржавого металла, окалины и прочее. Все это может нарушить правильное течение пожаротушения, особенно это может повредить элементы, в которых образуется пена и проходит под высоким давлением через отверстия и узкие щели. В этих узких местах могут образовываться пробки из посторонних предметов, которые дадут правильно идти процессу пенообразования и пожаротушения. К тому же, лишние твердые предметы могут механически повредить элементы системы.

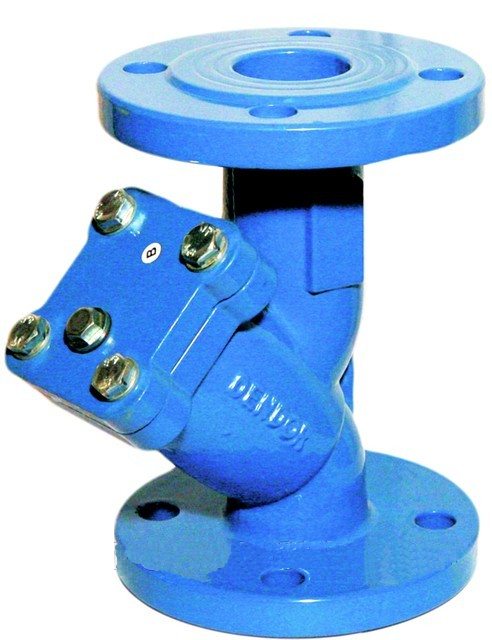

Магнитный фланцевый фильтр обладает качествами магнитного и сетчатого фильтров: магнитный фильтр собирает частицы, которые реагируют на железный магнит. Сетчатый фильтр останавливает крупные частицы в пределах размера сетки. Чтобы очистить сетку и магниты от уловленных лишних предметов, нужно воспользоваться технологическим отверстием, которое закрывается крышкой и завинчивается болтами по его периметру.

Сетчатый фильтр останавливает предметы, которые больше, чем ячейка сетки в фильтре. В данном случае в качестве фильтрующей системы выступает сетка, которая состоит из нержавеющей стальной проволоки, а размер ячейки может быть 1×1, 2×2 или 4×4. При необходимости по просьбе заказчика могут изготавливаться фильтрующие элементы других размеров, либо с применением перфорированного листа.

Сетчатый фильтр похож по своему устройству на стеку пожарного фильтра, однако обладает и своими отличиями: фильтрующую сетку извлекают из корпуса фильтра для замены или очистки из технологического отверстия, благодаря чему эксплуатация фильтра упрощается, а термин работы оборудования увеличивается в разы.

Магнитные системы, которые устанавливаются в фильтрах, могут выглядеть по-разному в зависимости от задач, которые они выполняют, однако у них есть и определенные схожести. Магниты устанавливаются в таком положении, чтобы фильтруемая жидкость протекала по наибольшей площади магнитов максимально близко к поверхности, на которой магнитное поле наиболее напряжено.

Время от времени нужно очищать магнитную систему, чтобы поверхность магнитов была открытой максимально долго, так как частицы, которые прилипают к магниту, понижают его магнетизм и эффективность. Повторное намагничивание рабочей поверхности фильтра осуществляется на протяжении нескольких часов.

Срок службы фильтрующей системы при правильном монтаже и использовании – не меньше 15 лет.
