Высоковольтное оборудование электрических подстанций

Опубликовано admin Ноя 12, 2012 в Разное оборудование

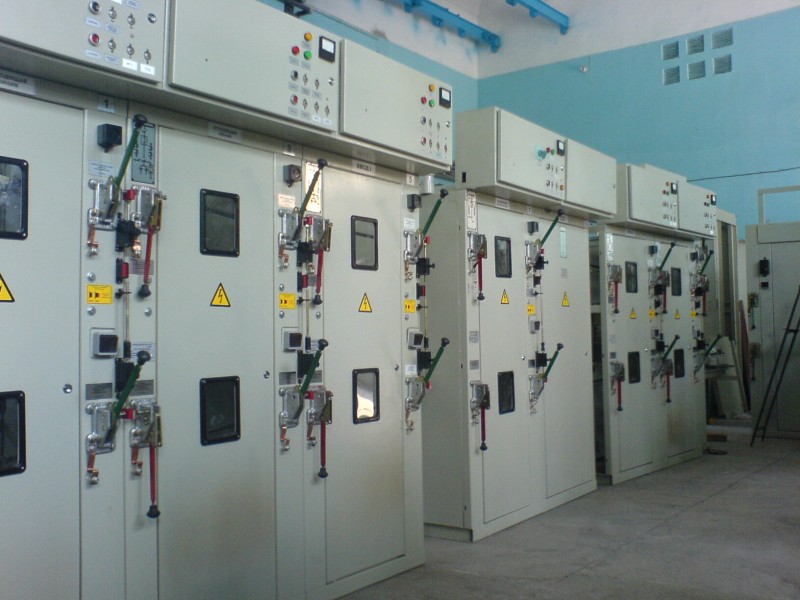

К основному оборудованию подстанций (ПС) относятся: трансформаторы, автотрансформаторы (АТ), вольтодобавочные трансформаторы, шунтирующие реакторы, выключатели и разъединители.

Говоря простым языком, трансформатор является основным силовым оборудованием ПС и служит для преобразования уровней напряжения. Он связывает сети различных уровней напряжения. В трансформаторе связь между первичной и вторичной обмотками – магнитная, а в автотрансформаторах вторичная обмотка, является частью первичной, поэтому автотрансформаторы считаются менее затратными в изготовлении. Данный вид оборудования имеет очень сложную структуру, так что ремонт трансформаторов лучше доверить профессионалам — фирме Энерго-Гарант ООО.

Как правило, в электрических сетях, напряжением 220 кВ и выше вместо трансформаторов используют автотрансформаторы.

Очень часто в блоке с автотрансформатором используют вольтодобавочные трансформаторы, которые включаются последовательно со стороны обмотки низкого напряжения. Их использование обуславливается особенностью регулирования напряжения АТ, при повышении напряжения на средней стороне АТ, напряжение на низкой стороне уменьшается. Вот тут на помощь приходит линейный вольтодобавочный трансформатор, с помощью которого регулируется напряжение на низкой стороне.

Шунтирующие реакторы это оборудование, предназначенное для компенсации емкости длинных линий напряжением 220 кВ и выше. Дело в том, что провода ЛЭП представляют собой одну из обкладок «конденсатора» в схеме «провод — земля». К данному «конденсатору» приложено фазное напряжение линии, под воздействием которого происходит заряд электрического поля. В результате появляется емкостная составляющая напряжения, чтобы ее скомпенсировать применяют шунтирующие реакторы, являющиеся «индуктивностью». Таким образом, напряжению не дают подниматься выше заданных уровней.

Выключатели и разъединители являются коммутационными аппаратами. Выключатели служат для отключения токов нагрузки и токов короткого замыкания, а также для снятия и подачи напряжения на оборудование и ЛЭП. Разъединители служат для создания видимого разрыва, при выводе оборудования или ЛЭП в ремонт. Высоковольтные выключатели отличаются от тех, что защищают сети напряжением до 1000В. Главное их отличие, это среда, в которой происходит гашение дуги. Так различают: масляные выключатели, воздушные, элегазовые, вакуумные. С масляными выключателями все понятно, а вот воздушные работают под избыточным давлением, за счет чего и происходит успешное гашение дуги. Элегаз – это синтетический негорючий газ, за счет этого происходит гашение дуги в элегазовых выключателях. В вакууме гореть просто нечему.

На ПС есть еще много полезного и нужного оборудования, выше приведено лишь основное.
