Криволинейные детали фанеруют в прессе с упругими камерами. Шпон прижимается к деталям посредством сжатого воздуха, нагнетаемого в резиновую камеру. В устройстве мембранного типа внутрь кожуха нагнетается пар соответствующего давления, который ускоряет процесс склеивания. Для фанерования применяют также вакуумные мешки. Внутри мешка помещают заготовку с наклеиваемым шпоном, после чего воздух из мешка выкачивают, и путем внешнего давления (до 1 кГ/см2) шпон склеивается с основой.

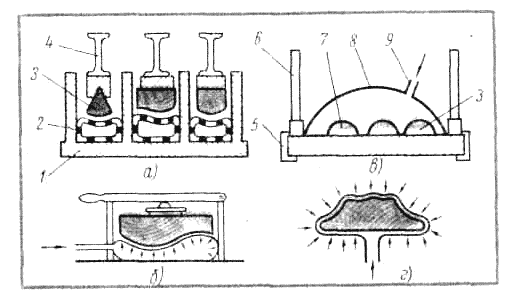

Рис. 1 Устройства для фанерования кривых и профильных поверхностей:
а — схема пресса с упругими камерами (трех секционного), б — схема резиновой камеры, работающей сжатым воздухом, в — схема устройства мембранного типа, г — схема резиновой камеры, работающей разреженным воздухом: 1 — стол, 2 — упругая камера, 3 — фанеруемая деталь, 4 — прижим, 5 — струбцины,
в — направляющие для перемещения кожуха, 7 — термостойкая резина, 8 — кожух, 9 — патрубок для подачи пара или воздуха.
Дефекты фанерования. Готовую поверхность фанерованных деталей проверяют путем внешнего осмотра и простукиванием. Низкое качество фанерования получается из-за недостаточно прочного склеивания шпона с основой. Обычные причины этого дефекта: плохая подготовка основы, выражающаяся в неаккуратной обработке склеиваемой поверхности, несоблюдении режимов склеивания, применении некачественного или жидкого клея. Довольно частым видом брака являются также те случаи, когда клей пробивается через шпон, на лицевой поверхности шпона образуются трещины, когда шпон частично или полностью отстает от основы.
Клей пробивается через шпон в том случае, если при фанеровании применяют очень тонкий шпон или жидкий клей. При использовании тонкого шпона рекомендуется применять клеющую пленку. Если шпон пробит глютиновыми клеями, то поверхность шпона отбеливают, протирая ее 15%-ным раствором перекиси водорода или 6—10%-ным раствором щавелевой кислоты. Трещины на шпоне в большинстве своем образуются при использовании шпона с повышенной влажностью (более 8%); отставание шпона (или вздутие) является причиной того, что шпон клеили на основу, имеющую на поверхности жировые пятна, или же если применяли слишком жидкий клей. Устраняя дефекты на фанерованной поверхности шпона, следует строго соблюдать технические условия на производство изделий.
Заделки или вставки на лицевой поверхности шпона выполняют из кусков, соответствующих по цвету и текстуре заделываемой детали Направление волокон вставки или заделки должно соответствовать направлению волокон шпона; заделки (вставки) обычно выполняют овальной или ромбичной формы и устанавливают на клею, плотно подгоняя их к шпону.
