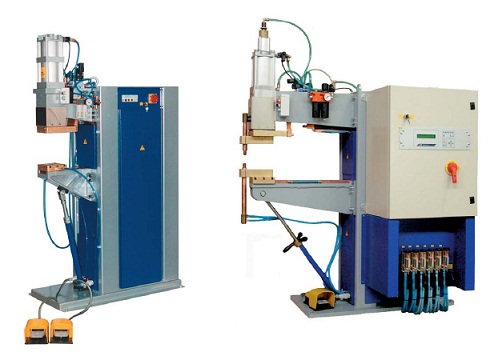

Электрические и механические параметры и характеристики машин контактной сварки



Важнейшим электрическим параметром машин контактной сварки является номинальный сварочный ток, т. е. ток, который может обеспечить машина при сварке деталей номинальной марки и толщины с соблюдением номинальных размеров рабочего пространства (вылет и раствор). В соответствии с ГОСТ 297—61 маркировка машин производится по номинальному току; например, точечная машина МТ-2507 имеет 25 ка. Каждая сварочная машина может обеспечивать ток /2н лишь при определенном повторно-кратковременном режиме работы.

Величина номинальной ПВН зависит от назначения машины. Наиболее распространенные значения ПВН: для точечных машин — 20%, роликовых — 50% и стыковых — 20—30% . Сварочная машина может работать с током, превышающим 2Н, но при этом ПВ должно быть соответственно уменьшено за счет уменьшения tCB и увеличения tn.

На практике для установления соответствия машины паспортным данным ток 2Н может быть получен при условии, если между электродами включена активная нагрузка, сопротивление которой соответствует сопротивлению свариваемых деталей номинальной толщины. В связи с тем, что при наладке и эксплуатации машин практически невозможно включить такое сопротивление (из-за большой мощности, выделяемой на нем, и ряда других причин), удобнее пользоваться значениями токов короткого замыкания 2К. Величину 2к на каждой ступени трансформатора машины можно измерить и сопоставить с данными завода-изготовителя, приведенными в техническом описании машины. Если для машин переменного тока значение 2к определяется величиной действующего значения тока по ступеням трансформатора, то для машин других типов одного этого параметра недостаточно.

Низкочастотной роликовой машины типа МШШИ-400. Из-за наличия большой индуктивности вторичного контура импульсы тока имеют плавно нарастающий характер, причем допустимая длительность включения уменьшается с возрастанием ступеней трансформатора (повышением коэффициента трансформации). Длительность нарастания тока до установившегося значения определяется параметрами вторичного контура и равна для низкочастотных машин различных типов 0,18—0,22 сек.

Форма импульсов тока конденсаторных машин зависит при постоянных размерах вторичного контура от следующих параметров: емкости батареи конденсаторов, напряжения на конденсаторах UK и коэффициента трансформации сварочного трансформатора. Длительность импульсов тока серийных точечных конденсаторных машин может регулироваться в широких пределах: например, для машины МТК-75 Т = 0,014- 0,16 сек и соответственно tM = 0,0044- 0,05 сек.

При изменении емкости конденсаторов значительно изменяются амплитуда тока, его длительность tK и Т; крутизна нарастания тока меняется мало. При изменении напряжения UK в основном изменяется (пропорционально UK), незначительно изменяется общая длительность импульсов Т и практически не изменяется нарастание тока. При изменении коэффициента трансформации изменяются Т и tK. Изменение длительностей tM и Т происходит примерно пропорционально изменению коэффициента трансформации.
