Чтобы доставить трансформатор к месту установки прибегают к железнодорожному, автомобильному, водному и даже санному транспорту. Все зависит от условий транспортировки. Какой способ перевозки целесообразно применить определяют габаритные размеры, масса трансформатора, наличие и состояние дорог, мостов, удаленность места установки.
Прежде чем приступить к перевозке трансформатора, независимо от вида транспорта, должна быть разработана схема крепления. При этом чтобы снизить размеры и массу, особенно это относится к трансформаторам большой мощности, производится их частичный демонтаж. Отдельные элементы, такие как расширители, трансформаторы тока, высоковольтные вводы, системы охлаждения перевозятся отдельно.
Перевозка ж/д транспортом
Доставка трансформаторов по железной дороге может быть осуществлена на платформах, а также на площадочных и сочлененных транспортерах. Главное, чтобы соответствовало грузоподъемности и вписыванию в железнодорожный габарит. Устанавливается трансформатор на платформе с учетом устойчивости и равномерности загрузки. При этом активная часть предварительно должна быть закреплена в баке трансформатора с помощью специальных внутренних упоров. Сам бак помещается на металлический лист поверх деревянных брусьев, и закрепляют внешними упорами и растяжками. Контроль механических воздействий на трансформатор осуществляется контрольными метками, которые наносятся на бак и на установочную площадку. Сдвиг меток определяет уровень этого воздействия.
Габаритные высоковольтные трансформаторы перевозятся на площадочных и сочлененных транспортерах. Крепеж установки осуществляется при помощи специальных проушин. В этом случае, трансформатор находится в подвешенном состоянии, без опоры для нижней части бака.

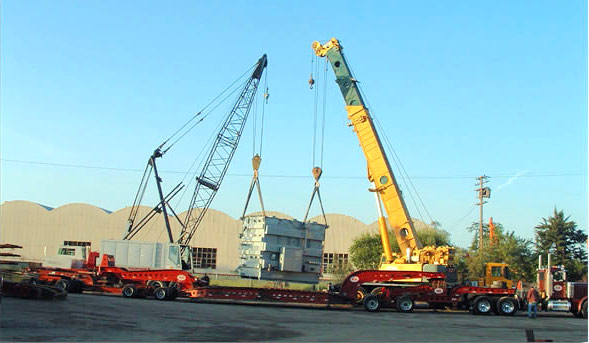

Перевозка автотранспортом
Автотранспорт, по числу перевозок трансформаторов, значится на втором месте после железнодорожных дорог. К нему прибегают, когда нет возможности доставить трансформатор к месту установки из-за отсутствия ж/д путей. Для этого используются трейлеры и автоприцепы. Выбор автотранспортного средства здесь также все зависит от габаритов и массы трансформатора. Большое внимание уделяется подготовке. Должен быть произведен технический расчет, согласована трасса, организация такелажных работ и пр. Нередко требуется подготовка самой трассы, которая, порой, заключается в больших объемах земляных работ, асфальтированию или бетонированию дорог, перекрытию рек, наведению мостов.
Другие виды транспорта
Кроме указанных выше видов транспорта, перевозка трансформаторов осуществляется по воде и санным способом. Требования к транспортировке те же, что к автомобильным и железнодорожным перевозкам. Отличие перевозки санями — только в дополнительной подготовке трассы. Нужен предварительный расчет ее пропускной способности, который бы учитывал помимо массы трансформатора, еще и количество тягачей.
После прибытия к месту установки – в течение десяти дней должна быть произведена оценка изоляции трансформатора и состояния бака. Результаты перевозки, а также осмотра отражаются в протоколе.
