Виды обратных клапанов и их особенности

Опубликовано admin Дек 19, 2015 в Разное оборудование

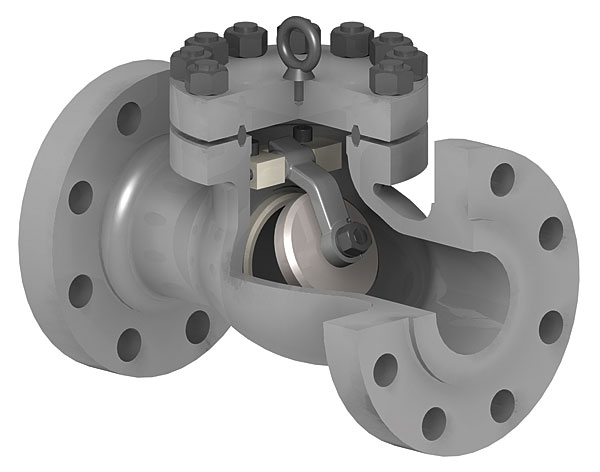

Обратный клапан является специальной защитной арматурой, используемой с целью предотвращения движения рабочей среды в противоположном направлении. Такой механизм работы позволяет надежно защитить оборудование, емкости и трубопроводы от протечек. Обратные клапаны могут использоваться в трубопроводах, как с жидкой, так и газообразной средой, здесь http://shiber-zatvor.ru/catalog/klapany-obratnye можно более подробно познакомиться с обширным ассортиментом запорной арматуры и купить наиболее подходящий для себя вариант.

Какими бывают обратные клапаны и в чем их особенности?

По внутреннему устройству, обратные клапаны разделяются на такие виды, как межфланцевый, пружинный дисковый, шаровой, двухстворчатый и подъемный. Межфланцевый клапан отличается тем, что имеет самые компактные параметры, у пружинного дискового клапана в роли затвора выступает диск с пружиной, а двухстворчатые клапаны прекрасно подходят для больших и сложных систем, поскольку эффективно предупреждают возникновение аварий.

Главными достоинствами межфланцевых клапанов являются маленькие размеры и вес. В случае, если сравнивать их с обычными обратными клапанами, то их вес меньше в пять раз, а длина в шесть-восемь раз. Кроме того, этот вид очень просто устанавливается и обслуживается. А еще, его можно устанавливать на любые участки трубопровода. Единственным минусом является то, что в случае необходимости ремонта, клапан нужно снимать полностью.

Размеры пружинных дисковых клапанов варьируются от пятнадцати и до двухсот миллиметров, они хорошо подходят для простых систем. Размер двухстворчатых клапанов варьируется от пятидесяти и до семисот миллиметров, главным преимуществом вида является то, что они способны эффективно работать даже в самых сложных системах.

Шаровой клапан работает так же, как и пружинный дисковый, но в данном случае запорным элементом является шар с пружиной. Чаще всего, шаровые клапаны используют в системах, состоящих из труб маленького диаметра. Шаровой клапан уступает дисковому по габаритах.

В подъемном клапане в роли запорного элемента выступает подъемный золотник. Этот вид клапанов можно применять только на горизонтальных участках, а сам клапан должен вертикальное расположение. Главным достоинством вида является то, что его можно ремонтировать без необходимости в демонтаже. К минусам относят чувствительность к загрязнению рабочей среды.
