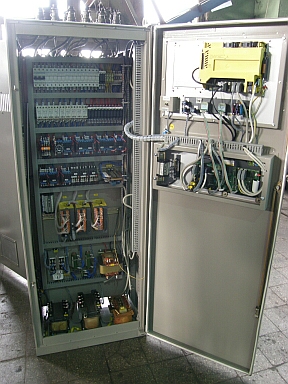

УЧПУ типа 2С42 предназначено для управления многоцелевыми станками, оснащенными следящими приводами подач. Устройство выполнено на базе микро-ЭВМ и по схемно-структурной организации и является устройством типа CNC со свободным программированием алгоритмов управления. Конструктивно устройство выполнено в виде шкафа и разделено на блоки. На передней двери шкафа расположены пульты управления, коррекции и фотосчитывающее устройство.
УЧПУ оснащено перепрограммируемым ОЗУ с ультрафиолетовым стиранием информации с блоком программирования, что позволяет потребителю послать в память разработанное им программное обеспечение. ОЗУ обеспечивает ввод с перфоленты технологических программ для обработки сложных деталей.
В качестве процессора в устройстве типа 2С42 применена микро-ЭВМ „Электроника-60", которая через общую шину и интерфейсы соединена с блоком оперативной памяти (в том числе для управляющих, технологических и функциональных программ), устройством считывания перфолент, пультом управления и индикации, устройством управления следящими приводами станка (интерфейс связи со станком), включающим цифроаналоговые преобразователи (ЦАП) и блоки входных и выходных сигналов дисплея БОСИ перфоратором ПЛ-150 и др.
Имеется также возможность подключения ЭВМ через интерфейс прямого доступа в память. Кроме того, в УЧПУ используют блоки преобразователей кодов (БПК) и быстрого умножения (БУ). Каждое из этих устройств может подключаться через общую шину „Канал ЭВМ" к центральному процессору в необходимые моменты времени по соответствующей программе. Число этих устройств может меняться в зависимости от типа конкретных станков, с которыми должна работать данная модификация УЧПУ. Используемая в устройстве микро-ЭВМ в совокупности с необходимым математическим обеспечением реализует заданный состав алгоритмов управления, вычисления траекторий и скоростей перемещения рабочих органов, выдачу управляющих последовательностей команд выполнения стандартных и технологических циклов, решение задач редактирования управляющих программ (УП). Устройством обеспечивается управление приводами подач и главного движения. Условия эксплуатации устройства типа 2С42: температура 5...40°С; относительная влажность до (65± 15)% при 30°С. Наработка на отказ 1000 ч.
В УЧПУ типа 2Р22 входят приборный блок, пульт управления, БОСИ, кассетный накопитель на магнитной ленте (KHMJI) и блок управления приводом.
Приборный блок предназначен для приема сигналов от периферийных устройств и управляемого станка, их анализа и выдачи управляющих воздействий в соответствии с алгоритмом работы, заложенным в программном обеспечении. Приборный блок выполнен в виде стационарного шкафа. Для обеспечения помехозащищенности силовые цепи выполнены экранированными проводами.
Пульт управления позволяет вести редактирование УП, задавать режимы работы устройства, производить ручной ввод данных, вести диалог с устройством и др.
БОСИ предназначен для отображения на электронно-лучевой трубке буквенно-цифровой информации (цифр, букв русского и латинского алфавитов). Блок используется при вводе программы, ее редактировании, контроле, диагностике, индикации технологической программы, размера инструмента, режимов работы и текущей геометрической информации о перемещении исполнительных органов станка.
KHMJI принимает дискретную информацию от приборного блока на магнитную ленту, хранит ее и в случае надобности вновь выдает в приборный блок. Блок управления приводом осуществляет прием дискретных сигналов управления и преобразует их в систему сигналов управления электроприводами.
Поиск неисправностей, наладка УЧПУ заключаются в логическоманализе УП, работы электронных блоков до и после появления неисправности и результатов отработки программы.
