С целью улучшения качества поверхности или повышения точности деталей на токарных станках могут выполняться следующие отделочные операции: полирование абразивной шкуркой, притирка (доводка) поверхностей, обкатка наружных поверхностей и раскатка отверстий роликами или шариками, а также накатка.
Полирование абразивной шкуркой применяется для получения чистой поверхности у деталей невысокой точности. Абразивные шкурки с крупными зернами (№ 6, 5 и 4) применяются для зачистки грубых необработанных поверхностей. Шкурки со средними зернами (№3 и 2) используются для полирования поверхностей с обработкой V4. Полирование шкурками с мелкими зернами (№ 1 и 0) обеспечивает получение поверхности с чистотой V 5, V 6. И, наконец, полирование шкурками с очень малым зерном (шкурки № 00 и №000) позволяет получить поверхности с чистотой V 7, V 8 и даже V 9.

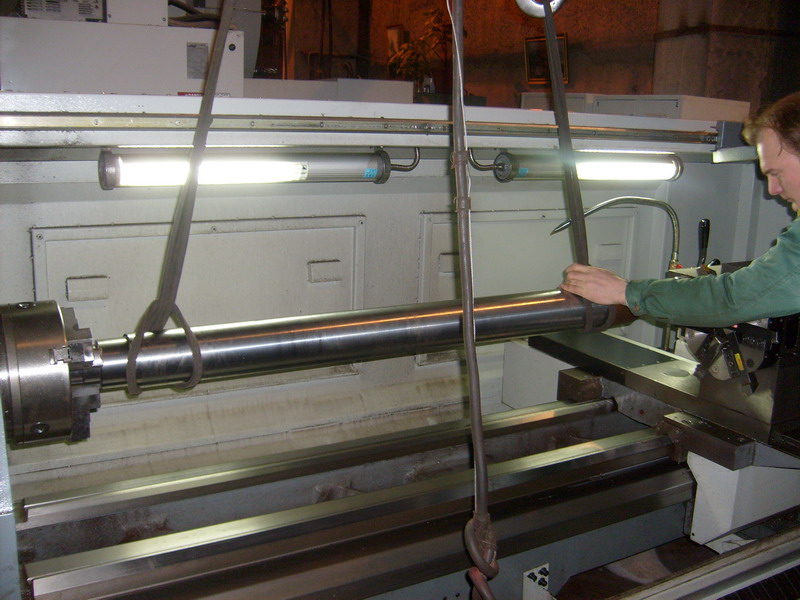

При полировании станок включается на средние или максимальные обороты (в зависимости от диаметра изделия), шкурка тремя пальцами прижимается к обрабатываемой поверхности и медленно перемещается вперед и назад вдоль изделия. Полоску шкурки можно также удерживать в натянутом состоянии за концы двумя руками и, прижимая ее к изделию, производить полирование. При обработке изделий небольшого диаметра используются жимки — приспособление, состоящее из двух деревянных брусков, шарнирно связанных между собой. Бруски имеют впадины, соответствующие диаметру обрабатываемого изделия. В углубления жимка вкладывается абразивная шкурка или наносится абразивный порошок, смешанный с маслом. При полировании жимок сжимается левой рукой и перемещается вдоль изделия.
Полирование желательно вести с использованием смазочно-охлаждающей жидкости. Окончательное полирование выполняется шкуркой, натертой мелом.
Притирка (доводка) поверхностей служит для окончательной отделки поверхностей после тонкой обточки, расточки, шлифования или развертывания. При помощи притирки можно достигнуть 1-го класса точности и чистоты поверхности по Vl2—Vl3. Притирка наружных цилиндрических поверхностей производится притирами, имеющими форму разрезной втулки. Внутренний диаметр притира должен быть больше диаметра изделия на 0,15 мм при черновой обработке и на 0,05 мм — при чистовой. Толщина стенок притира должна быть от 1/6 до 1/8 его диаметра. Притир изготовляется из чугуна для обработки закаленной стали и из бронзы, латуни или меди для остальных металлов и сплавов.
Втулка-притир шаржируется изнутри мелким абразивным порошком, смешанным с маслом, или покрывается доводочной пастой ГОИ. Притир вставляется в металлический жимок и надевается на деталь. Болтом обеспечивается небольшое равномерное прижатие притира и детали. Притирка выполняется при скорости вращательного движения 10—20 м/мин с медленным возвратно-поступательным движением притира вдоль детали. Припуск на притирку устанавливается в размере 0,015 мм для деталей диаметром 10—20 мм и 0,025 мм для диаметров 20 — 75 мм.
Схема притирки отверстия. Втулка-притир надевается на конусную оправку, закрепляемую в патроне. Конусность оправки принимается равной 1/30. Наружная поверхность притира покрывается абразивным порошком, смешанным с маслом или пастой ГОИ. Деталь надевается на притир с легким усилием. Для обеспечения правильной формы отверстия длина притира должна быть больше длины отверстия.
Накатывание рифлений. Рифления, наносимые на детали приборов, приспособлений, инструментов, бывают прямыми или перекрестными. Они выполняются путем накатывания специальными роликами, закрепленными в державке. Для прямых рифлений используется один ролик соответствующего шага, для перекрестных рифлений применяется державка с двумя роликами, расположенными точно один над другим. На цилиндрической поверхности роликов нанесены зубчики определенного шага, величина которого зависит от диаметра изделия. При прямом рифлении зубчики расположены параллельно оси ролика, при перекрестном — наклонной имеют встречное направление.
Державка с роликами устанавливается в резцедержатель по линии центров, перпендикулярно к оси изделия. Поперечной подачей с усилием ролик вдавливается в поверхность вращающегося изделия. После нескольких оборотов проверяется попадание зубчиков ролика в сделанные им насечки и затем включается механическая продольная подача. Накатка выполняется за 4 — 8 проходов на деталях из стали и за 6— 10 проходов — на деталях из цветных металлов. Окружная скорость детали составляет 10—25 м/мин для стали и 50—100 м/мин для цветных металлов. Накатывание ведется со смазкой машинным или веретенным маслом. Насечка роликов периодически очищается от налипших частичек металла.
