Фуговальные станки

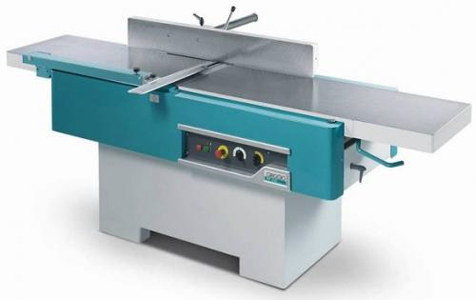

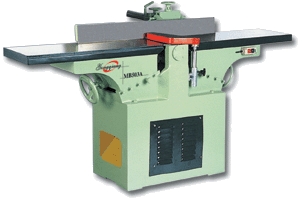

Фуговальный станок GRIGGIO PF 410/510 Фуговальный станок MB-504A

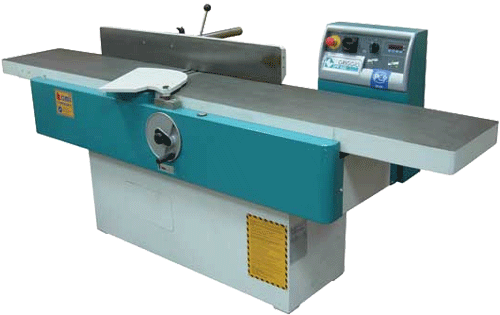

Фуговальный станок GRIGGIO PF 430 Фуговальный станок GRIGGIO PF 530

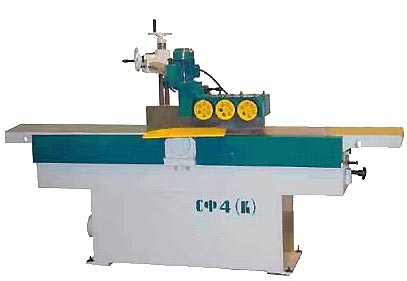

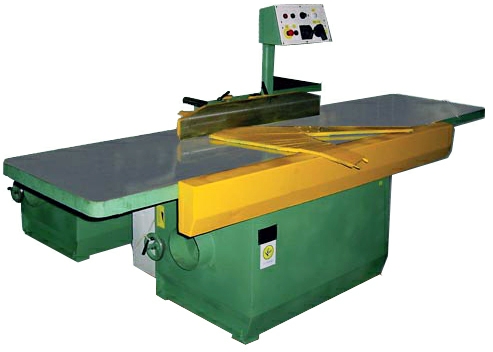

Фуговальный станок Ф6-1 Фуговальный станок СФ4 (К)

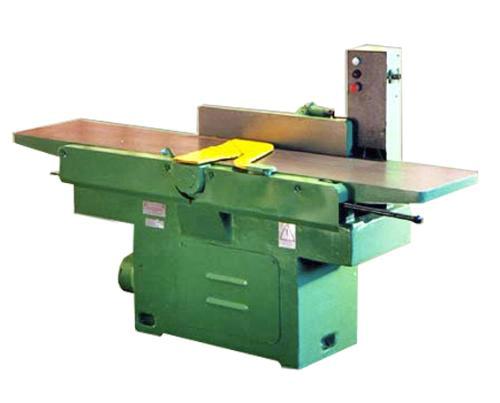

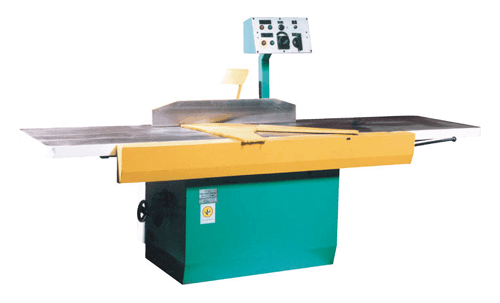

Фуговальный станок Ф 6 Фуговальный станок ССФ6-1

Фуговальные станки

Фуговальный станок используется для обработки за один проход одной или двух базовых плоскостей. Машины бывают с механизированной или ручной подачей, с механизмом подачи конвейерного или вальцового типа, а также одно- и двухсторонние. На двухсторонних продольная ось ножевого вала расположена перпендикулярно вертикальному кромкофуговальному шпинделю.

Устройство.

На станине фуговального станка имеются передний и задний столы. Передний длиннее, что способствует более точному фугованию. Выступающие режущие кромки ножей вала находятся на уровне заднего стола. Передний стол располагается несколько ниже, на толщину снимаемой с детали стружки. Ножевой вал станков, обладающих ручной подачей оснащён ограждением, которое открывается только при проходе детали, а затем автоматически закрывается.

Причины дефектов фуговальных станков

  • Между пластью и кромкой заготовки не выходит прямой угол. Необходима настройка направляющей линейки.
  • Вырывы и непрострожка на обработанной поверхности. Столы располагаются непараллельно в поперечном и продольном направлениях.
  • Непрострожка по ширине. Имеет место отклонение ножевого вала относительно поверхности заднего стола.
