Хонинговальный вертикальные полуавтомат мод. ЗН84

Опубликовано admin Сен 13, 2012 в Доводочные станки

Хонинговальные станки выпускаются одношпиндеольными и многошпиндельными, с вертикальным и горизонтальным расположением шпинделей, универсальные и специальные. Отечественные универсальные вертикальные хонинговальные станки по своим технологическим возможностям позволяют обрабатывать отверстия диаметрами 8-500 мм и глубиной 200—2000 мм.

Хонинговальный вертикальный полуавтомат мод. ЗН84 является представителем группы хонинговальных станков, охватывающих размеры обрабатываемых отверстий 200—500 мм. Детали могут быть чугунные и стальные (с термообработкой или без нее).

Станок мод. ЗН84 работает по принципу совмещения двух движений головки: вращательного и возвратно-поступательного.

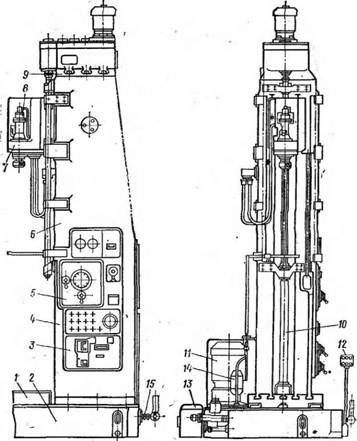

Основные механизмы станка смонтированы на фундаментной плите и колонне. На плите располагается электродвигатель насосной установки и насосная установка для подачи смазочно-охлаждающей жидкости. В связи с этим внутренняя полость фундаментной плиты разделена перегородкой и представляет собой два резервуара. На колонне монтируют коробку скоростей, а по цилиндрическим скалкам, установленным вдоль колонны станка, перемещается шпиндельная головка. Ее привод осуществляется плунжерным механизмом. Внутри колонны размещена вся гидроаппаратура: механизм управления гидроприводом, пульт управления и гидропанель. На шпиндельной головке смонтирован механизм разжима брусков хона. Стол может быть выведен из зоны обработки по направляющим плиты станка. На столе устанавливается необходимое приспособление.

Смазочно-охлаждающая жидкость очищается от отходов с помощью магнитного сепаратора. Теплообменник позволяет охлаждать масло в гидроприводе и смазочно-охлаждающую жидкость. Специальным автоматическим регулятором обеспечивается подача воды в змеевики, установленные в обоих резервуарах. Диапазоны настройки температуры З0-40° С. Управление станком может осуществляться и с выносного пульта.
