Работа на цепно-долбежном станке

Опубликовано admin Ноя 24, 2010 в Фрезерные станки

Глубокие гнезда под шипы выбирают на цепно-долбежных станках фрезерной цепочкой, скользящей по направляющей линейке. Деталь, в которой выбирается гнездо, закрепляют на столе станка. Стол станка может передвигаться только в продольном направлении; величину передвижения стола регулируют передвижными упорами. Линейку с фрезерной цепочкой закрепляют на суппорте станка, который может передвигаться в вертикальном направлении на нужную глубину гнезда.

Работа на станке производится следующим образом: на стол укладывают деталь, прижимая ее продольной частью к направляющей линейке, а торцом — к упору. Для этого на суппорт устанавливают направляющую линейку с фрезерной цепью, после чего стол ставят в такое положение, чтобы линейка с цепью, опускаясь в деталь, выбирала гнездо нужной глубины.

Для выборки гнезда нужной длины регулируют величину продольного перемещения стола; обычно ширина гнезда равна толщине фрезерной цепи. В том случае, если необходимо выбрать очень широкие отверстия, применяют закладку, которую ставят между деталью и линейкой при первом проходе гнезд. При втором проходе закладку вынимают и цепью выбирают вторую половину гнезда по ширине. Однако этот способ применяют редко. Цепь должна быть натянута таким образом, чтобы при ее оттяжке от линейки было не более 6—8 мм. Закончив установку, выбирают пробные гнезда и, убедившись в правильности выборки, начинают работать. Порядок выборки короткого гнезда показан на рисунке.

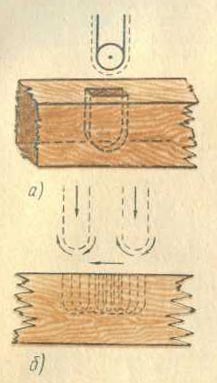

Рис. 1. Выборка гнезд на цепно-долбежном станке: а — форма гнезд, б — схема выборки длинных гнезд

При выборке гнезд цепь надвигают на детали плавно, без рывков, с равномерным нажимом, следя за тем, чтобы по мере углубления цепи с линейкой в деталь постепенно уменьшалась подача. Чтобы у краев гнезда не образовались сколы от восходящей ветви цепи, следует применять подпорный брусок. Нерабочая часть цепи и звездочка должны иметь ограждение.
