Составная фреза



Составная фреза для обработки паза дверного полотна, облицованного твердой древесноволокнистой плитой, состоит из трех фрез, соединенных штифтами. Ножи к корпусу фрезы крепят винтами и клином. Фреза имеет стойкость, в 15—20 раз превышающую стойкость обычных фрез. Корпус фрезы и ножи изготовляют из стали марки 45, пластинки — из сплава ВК-15.

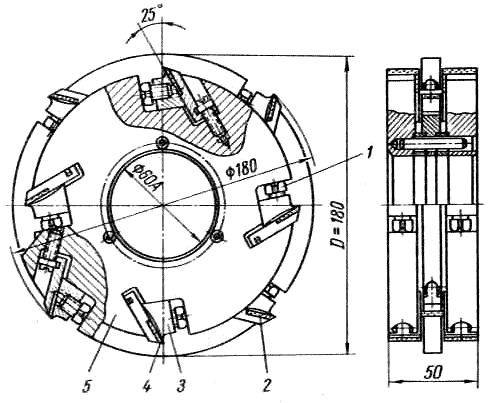

Рис. 1. Составная фреза для обработки паза дверного полотна, облицованного твердой древесноволокнистой плитой: 1 — винт, 2 — нож, 3 — клин, 4 — пластинка из твердого сплава, 5 — корпус фрезы

Профиль детали.
