Координатно-расточные станки мод. 2455, 2459

Опубликовано admin Ноя 11, 2012 в Сверлильно-расточные станки

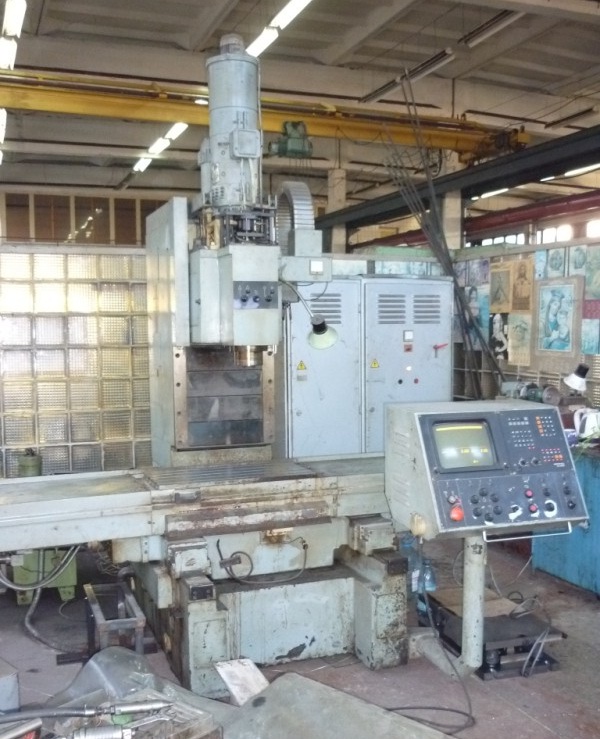

Координатно-расточный станок мод. 2455. Он предназначен для выполнения следующих операций: сверления, зенкерования, развертывания и растачивания отверстий в кондукторах, матрицах, пресс-формах, приспособлениях и деталях, к которым предъявляют требования высокой точности межосевых расстояний и геометрической формы отверстий.

Наличие на столе точных оптических горизонтального и универсального поворотных столов дает возможность обрабатывать вертикальные и наклонные отверстия в полярной системе координат, круговые пазы и криволинейные поверхности точных шаблонов. Высокая жесткость станка дает возможность производить получистовое и чистовое фрезерование g шероховатостью поверхности 0,05 мкм.

Оптические системы отсчета перемещений стола и бабки с ценой деления 1 мкм и гильзы с ценой деления 5 мкм позволяют использовать станок как точную измерительную машину при разметочных работах, проверке линейных размеров и межосевых расстояний. Станок оснащен гидромеханическими зажимами подвижных элементов, автоматизированным механизмом зажима инструмента, устройством для автоматического выключения подачи на установленной глубине. Управление работой механизмов кнопочное. Приводы подач стола, гильзы и шпиндельной бабки независимые — от электродвигателей постоянного тока с большим диапазоном регулирования. Эти приводы обладают высокой надежностью, бесшумностью и дают возможность изменять частоту вращения шпинделя и подачу, не останавливая станок.

Станок оборудован системой предварительного набора координат, выводящей стол и шпиндельную бабку в заданном положении с точностью 0,3—0,5 мм. Точную установку (0,004 мм) координат осуществляют маховичками. Точность расстояния между осями обработанных отверстий 6 мкм, конусообразность не более 4 мкм.

В комплекте со станком поставляют инструментальный шкаф, переходные универсальный резцедержатель, микроскоп-центроискатель и др., что способствует удобству работы и расширению технологических возможностей станка.

Горизонтальный координатно-расточный станок мод. 2459. Этот станок обеспечивает обработку с высокой точностью отверстий в корпусных деталях станков, машин, штампов и приспособлений. Точность установки координат стола и шпиндельной бабки 6 мкм. Гарантируемая точность межцентровых расстояний 10 мкм. Особенностью станка является возможность обработки с высокой точностью за счет точного поворота стола на угол, равный 180°, отверстий, расположенных на противоположных сторонах крупногабаритных деталей. На станке можно выполнять следующие операции: сверление, растачивание, развертывание, подрезание торцов, фрезерование, точную разметку, нанесение точных делений, нарезание резьбы. Станок оборудован высокоточными оптическими экранными устройствами отсчета перемещений стола, шпиндельной бабки, стойки, а также оптическим экранным устройством отсчета углов поворота стола, что дает возможность обрабатывать детали по чертежу без специальной оснастки, а также использовать станок как точную измерительную машину. Приводы подач стола, шпиндельной бабки, шпинделя, стойки и поворота стола осуществляют от электродвигателей постоянного тока с широким диапазоном регулирования.
