По своей конструкции относится к дисковым многоножевым машинам с профильным диском. Она предназначена для переработки на технологическую щепу для целлюлозно-бумажной промышленности низкокачественной древесины (в том числе долготья) и крупномерных отходов лесопиления (горбылей, реек). Область применения машины включает также склады леспромхозов, лесопильные заводы, шпалопильные цехи, лесоперевалочные базы и древесноподготовительные цехи ЦБП.

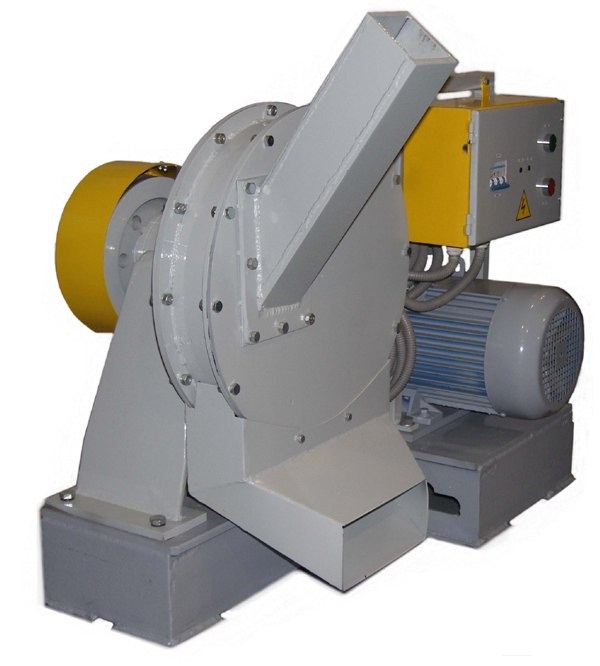

Рубильная машина МРГ-40 состоит из ножевого диска с валом и подшипниками, рамы, загрузочных патронов — основного и дополнительного. Вал рубильной машины приводится во вращение электродвигателем через муфту. Остановка вала производится ручным ленточным тормозом. Диск машины закрыт кожухом.
Ножевой диск литой конструкции имеет прорези для прохода щепы. На нем закреплены стальные подкладки. Режущие ножи (10 шт.) зажимаются между подкладками и стальными накладками при помощи шпилек с гайками. Поверхность накладок выполнена геликоидальной (винтовой) с той целью, чтобы обеспечить постоянный контакт поверхности среза древесины с рабочей поверхностью диска. Размер щепы по длине волокна определяется шагом винтовой поверхности накладок и не регулируется.
На машине с верхним выбросом щепы с задней стороны диска устанавливают лопасти, выбрасывающие щепу через верхнюю горловину кожуха. Лопасти размещены так, что их плоскость является продолжением поверхности подножевой щели. Это исключает возможность ударно-механического повреждения щепы при ее выбрасывании. Режущие ножи рубильной машины выполнены в виде стальной пластины с односторонней заточкой. При заточке скошенной фаске ножа придается геликоидальная поверхность. В тыльную сторону ножа ввернуты опорные винты с контргайками для регулировки установбчной ширины ножа. Во время работы рубильной машины на твердой или мороженой древесине ширину ножа можно регулировать установкой специальных опорных колодок с прокладками. Установочная ширина ножа проверяется специальным калибром.
Ножи затачивают в специальном приспособлении, устанавливаемом на поворотном столе станка типа ТчН12-3 для заточки плоских ножей. В приспособлении одновременно устанавливаются и зажимаются два ножа. При зажиме плоскость ножа изгибается, и в изогнутом состоянии ножи затачиваются на плоском заточном станке.
После снятия с приспособления ножи восстанавливают плоскостность, образуя на заточенной грани геликоидальную поверхность, которая соответствует поверхности накладки ножевого диска. При таком способе заточки нож имеет переменный угол заострения, наличие которого является обязательным условием нормальной работы машины.
Ножевой диск машины закреплен на конической шейке вала, который вращается в двухрядных роликовых сферических подшипниках, расположенных по обе стороны диска. На коническом конце вала, обращенном к электродвигателю, установлена ведомая половина втулочно-пальцевой муфты, выполненная заодно с тормозным шкивом.
Средняя часть рамы сварной листовой конструкции с толщиной листов 30 мм воспринимает основные усилия при резании древесины, имеет для увеличения жесткости коробчатое сечение. В передней части рамы расположена крышка ящика для хранения инструмента.
Основной загрузочный патрон установлен на передней части рамы, его ось (направление подачи древесины) составляет с плоскостью диска угол 41°. Проходное сечение патрона составляет 350×585 мм, что обеспечивает переработку круглой древесины: без предварительного раскалывания — диаметром до 320 мм, расколотой на две части — диаметром до 400 мм, расколотой на четыре части — диаметром до 600 мм, а также горбыля шириной до 500 мм. Боковой контрнож основного патрона крепится на стальном вкладыше, размещенном в отверстии патрона. Оригинальным конструктивным решением является способ регулировки зазора между режущими ножами и нижним контрножом.
