Совокупность устройств, которые служат, чтобы организовать передачу электрической энергии по подвешенным к несущим конструкциям на открытом воздухе проводам, называется воздушной линией электропередач.
Линии классифицируются по току, напряжению, назначению (питающие, распределительные, межсистемные или системнообразующие), режиму работы нейтрали (изолированная, глухозаземленная или компенсированная).
При переменном токе воздушные линии работают на напряжениях от 0,4 до 1150кВ, а при постоянном – 800 и 1500кВ.
К элементам конструкции воздушных линий относятся провода, опоры, изоляция, грозозащитные и заземляющие устройства. Рассмотрим же более подробно данные элементы.

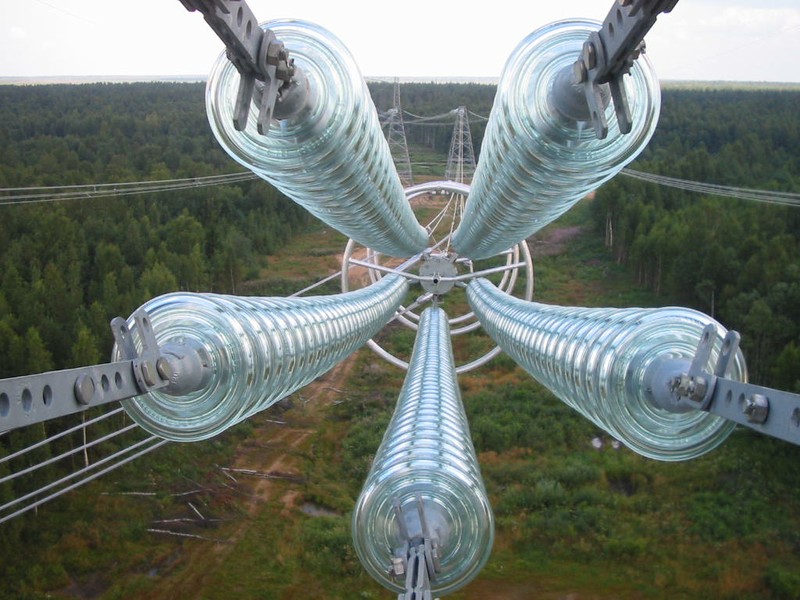

Изоляция различается по типам на непосредственную, изолированные провода, или изолированные траверсы. При этом используются подвесные штыревые или полимерные изоляторы, которые изготавливаются из безщелочного закаленного стекла и глазурованного электротехнического фарфора.
По материалу опоры подразделяются на деревянные, из стали, сплава алюминия и железобетонные опоры ЛЭП. По назначению бывают переходные, анкерные, промежуточные, ответвительные, угловые, перекрестные, концевые и транспозиционные. По конструкции – одностоячная, укосина, П-образная, А-образная, А-П-образная, угловая.
Устанавливаются непосредственно в грунт, или с оттяжками.
Заземляющие устройства могут быть искусственными, или естественными, например, обсадные трубы скважин, фундаменты здания, опор и т.д. Но более эффективными являются искусственные – металлические штыри, трубки, уголки, стержни и т.п., которые углубляются не менее чем на 0,5м. в грунт. Сопротивление заземления на опоре для воздушной линии напряжением 0,4-20кВ должно быть не более 30Ом, а для напряжения 35кВ и более – не выше 0,5Ом.
При монтаже воздушных ЛЭП производятся такие работы как подготовка и транспортировка, монтирование и установка опор, подсоединение проводов к опорам, сдача и прием в эксплуатацию.
