Для выполнения монтажных и такелажных работ используют лебедки. Различают лебедки общего назначения и специальные. Специальные лебедки применяют в кранах для подъема и опускания грузов (грузовые), стреловые — для изменения положения стрелы. Кроме того, лебедки применяются в бульдозерах, скреперах и других строительных машинах. Лебедки общего назначения подразделяют на ручные и с механическим приводом. Привод лебедок обычно осуществляется от электродвигателя и лишь изредка — от двигателя внутреннего сгорания. По способу установки различают стационарные и передвижные лебедки.

Лебедки с ручным приводом используют для монтажных работ с малой скоростью перемещения грузов, а также для оттяжки груза при подъеме и для натяжения вант. Лебедки этого типа бывают настенные и напольные. Настенные лебедки применяют преимущественно для вспомогательных работ, так как они имеют сравнительно небольшое тяговое усилие — до 500 кГ. Напольные или, как их иначе называют, наземные лебедки — более мощные; тяговое усилие их доходит до 10 000 кГ.

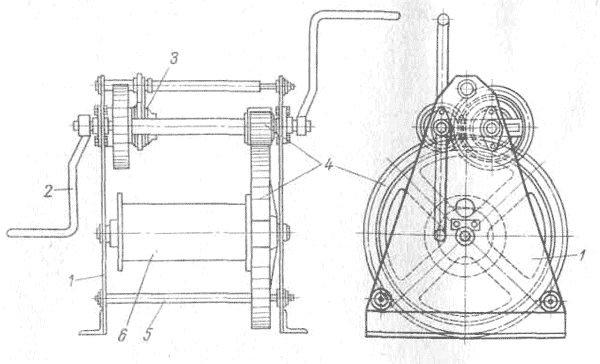

Рис. 1. Однобарабанная лебедка с ручным приводом 1 — щеки, 2 — рукоятка, 3 — тормоз, 4 — зубчатая передача, 5 — стяжка, 6 — барабан

Однобарабанная лебедка с ручным приводом представляет собой станину, состоящую из двух щек, соединенных двумя стяжками. Между двумя щеками расположен вал, на котором укреплен гладкий барабан, приводимый во вращение рукояткой через зубчатую передачу. На барабан навивается трос; лебедки снабжены автоматически действующими грузоупорными и ленточными тормозами; кроме того, лебедки оборудованы храповыми установками, состоящими из храпового колеса с «собачкой».

Лебедки с механическим приводом подразделяют на редукторные, реверсивные и фрикционные. Однобарабанная редукторная лебедка с механическим приводом представляет собой основание — раму, на которой размещены электродвигатель, соединенный через муфту с редуктором. Вал редуктора через муфту соединяется с барабаном. Лебедка снабжена электромагнитным тормозом и пусковой аппаратурой.

Монтажные лебедки бывают преимущественно реверсивными, т. е. барабан может вращаться в обе стороны. Изменение вращения барабана лебедки достигается изменением вращения электродвигателя.

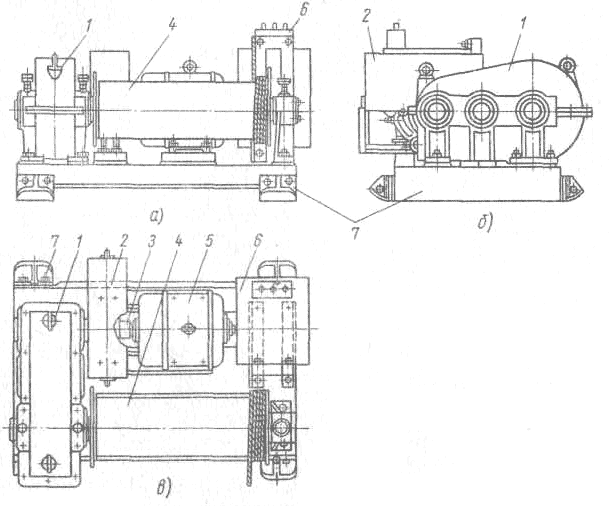

Рис. 2. Однобарабанная лебедка с механическим приводом Т-67: а -— вид спереди, б — вид сбоку, в — вид сверху: 1 — редуктор, 2 — тормоз электромагнитный, 3 — — муфта, 4 — барабан, 5 — электродвигатель, 6 — пусковая аппаратура, 7 — основание лебедки (рама)
