Фрикционные лебедки выполняются с одним, двумя и тремя барабанами. На рисунке показана фрикционная двухбарабанная лебедка Т-136. Лебедка представляет собой раму— основание, на которой размещены: барабаны, насаженные на валы, вращающиеся в подшипниках; электродвигатель и промежуточный вал. Привод барабанов осуществляется от электродвигателя через клиноременную и зубчатую передачи и фрикционное устройство. Кроме того, лебедка оборудована ленточным тормозом, позволяющим останавливать ее в случае экстренной надобности. Работает лебедка следующим образом: электродвигатель приводит во вращение зубчатую передачу, а вместе с ней и вал, на котором расположена ведущая шестерня, находящаяся в зацеплении с зубчатой шестерней, закрепленной на валу барабана. В торцовой части шестерни смонтирован фрикцион, состоящий из трапецеидальных кольцевых колодок. В торце барабана есть кольцевая выточка, соответствующая габаритам фрикциона.

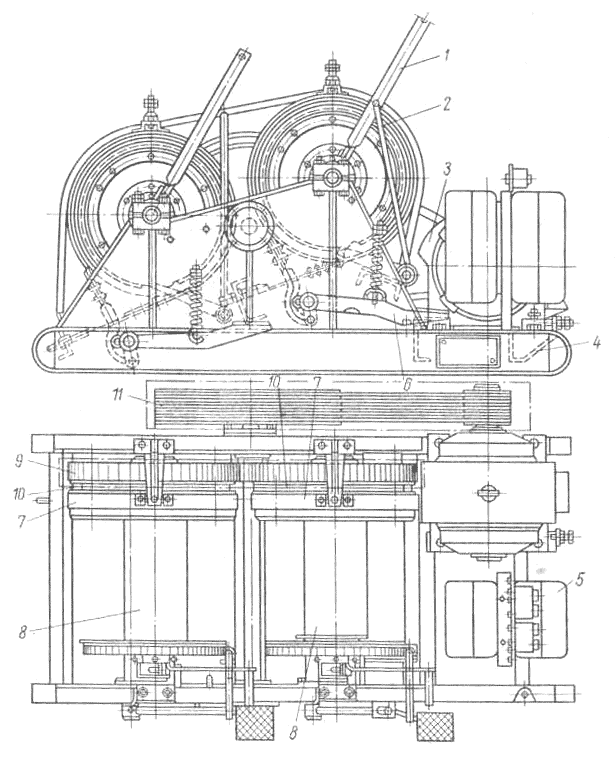

Рис. 1. Двухбарабанная фрикционная лебедка Т-136: 1— рычаг управления фрикционной муфтой, 2— рычаг управления, 3 —- электродвигатель, 4 — основание лебедки — рама, 5 — пусковая аппаратура, 6 — педаль управления ленточным тормозом, 7 — ленточный тормоз, 8 — барабаны, 9 — зубчатая передача, 10 — фрикционная передача, и клиноременная передача.
Фрикцион включается или выключается поворотом рычага. При включении рычага колодки, прижимаясь к торцу барабана, начинают вращать его. В обычных лебедках канат (трос) наматывается на барабан, однако имеются лебедки с фрикционным барабаном или, как их называют, шпилями и кабельстанами.
Рис. 2. Схемы лебедок с фрикционными барабанами: а — с цилиндрической передачей, б — с червячной передачей; 1 — канат, 2 — барабан, 3 — вспомогательная лебедка
В этих лебедках барабаны расположены горизонтально или вертикально, при этом один конец каната крепят к грузу и делается несколько витков на барабане; груз перемещается либо вручную (путем подтягивания каната), либо при помощи вспомогательной лебедки с цилиндрической или червячной передачами.
