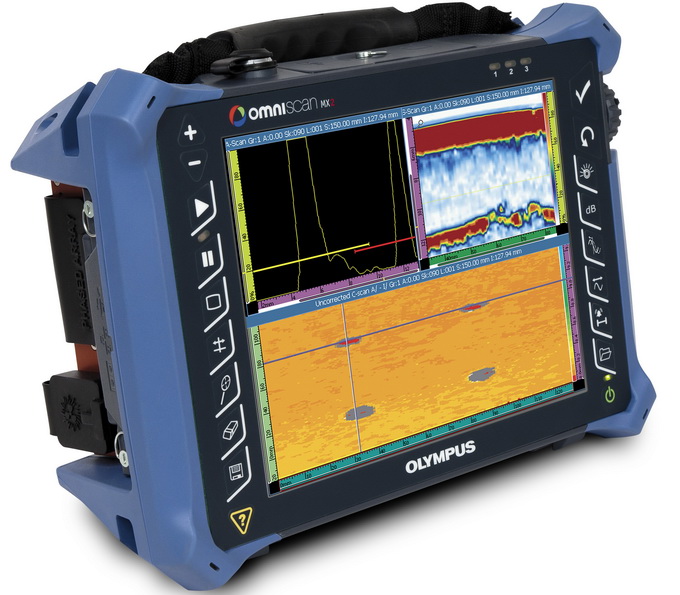

Измерение дефектов ультразвуковыми дефектоскопами

Опубликовано admin Мар 21, 2013 в Резка металлов

В полной мере измерить дефекты и оценить степень их допустимости для конструкции при ультразвуковом контроле иногда не представляется возможным по двум причинам. Первой причиной является большое разнообразие неисправностей по отражательным свойствам ориентации и направления. Вторая причина включает в себя низкую информативность ультразвукового метода, который не обеспечивает надёжную дешифровку дефекта. Полную информацию о размерах, ориентации и характере дефекта можно получить, со слов специалистов компании ПЕРГАМ, если исследовать амплитудно частотное распределение рассеянного от места нахождения нисправности поля в различных пространственных направлениях, то есть снять диаграмму направленности дефекта на различных частотах – индикатриса рассеяния.

При индикации необходимо учитывать набор признаков:

• 1. Пространственные координаты в изделии.
• 2. Амплитуда эхосигнала, которая пропорциональна размеру дефекта плоскости, перпендикулярна оси ультразвукового пучка.
• 3. Условная протяжённость определяется длинной зоны перемещения преобразователя по поверхности изделия, в приделах которой фиксируется сигнал от дефекта.
• 4. Условная высота определяется разностью изменения глубины.
• 5. Число дефектов приходящиеся на единицу длины или площади изделия.
• 6. Условное наименьшее расстояние между дефектами.

Определение глубины залегания дефектов:

Глубина залегания отсчитывается по нормали к поверхности, глубиномерным устройством дефектоскопа измеряют временный интервал между зондирующим импульсом и эхосигналом от проблемного места.

Измерение эквивалентных размеров дефекта:

Амплитуду эхосигнала в ультразвуковой дефектоскопии определяется относительным методом, который заключается в сравнении эхосигнала от места пробоя (неисправности) с каким-либо опорным сигналом, полученным тем же преобразователем от отражателя известных величин и геометрической формы. Относительный метод очень удобен, так как позволяет полностью отказать от необходимости расчёта коэффициентов преобразования электрической энергии в механическую. Размер дефекта должен выражаться через какую-либо стандартизированную величину воспроизводимую при любых измерениях. В ультразвуковой дефектоскопии в качестве унифицированной единицы измерения используется эквивалентная площадь дефекта или эквивалентный диаметр. Эквивалентная площадь дефекта измеряется площадью дна плоскодонного отверстия расположенного на той же глубине что и дефект, дающий эхосигнал такой же амплитуды.

При измерении эквивалентного размера проблемной области совмещённым наклонным преобразователем, ось плоскодонного отражателя в образце должна быть соосность преломлённой осью пучка. При измерении прямым преобразователем, ось отверстия должна быть нормальна к поверхности.
