Кориолисовый массовый расходомер

Опубликовано admin Июл 28, 2015 в Разное оборудование

Расходомеры разделяются на объемные и массовые. Отличительной чертой массовых аппаратов является то, что они напрямую измеряют расход жидкости. В тоже время при использовании объемного расходомера, измерение расхода осуществляется косвенным методом.

Существуют даже взрывозащитные расходомеры. Такой вид прибора используется на производствах, в которых существует вероятность утечки и испарения горючих веществ, вследствие чего возникают взрывоопасные газовые среды. Однако в этой статье будут рассмотрены более часто встречающиеся разновидности расходомеров.

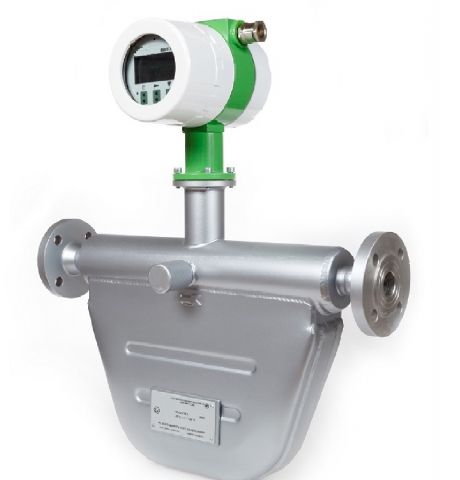

Кориолисовый расходомер – это прибор, который использует одну из сил инерции, существующую в неинерциальной системе отсчета из-за вращения и законов инерции, для измерения расхода рабочей среды. Под рабочей средой подразумевается жидкость, газ и др.

Принцип действия основывается на изменениях фаз механических колебаний трубок, по которым и осуществляется движение среды. Такой сдвиг пропорционален величине массового расхода. Сила Кориолиса создается, благодаря движению потока через входные части трубок. Она образует сопротивление вибрации последних. Такой эффект можно пронаблюдать во время того, как через гибкий шланг под напором прокачивается вода и он начинает извиваться.

Основными элементами прибора выступают сенсор и преобразователь. Пара трубок, изогнутых параллельно друг другу, по которым осуществляется движение потока, выступает сенсором. В нем среда делиться на две половины, которые проходят через каждую из трубок. В это время можно пронаблюдать вибрацию трубок. Такой эффект создается за счет движение задающей катушки.

Сенсорные трубки получили такое название из-за того, что на них размещены специальные детекторы, которые состоят из магнитов и катушек-соленоидов. Таким образом, каждая катушка генерирует напряжение синусоидальной формы. Это происходит за счет её движения внутри магнитного поля, которое создает постоянный магнит. Сигналы, созданные этим процессом, представляют собой движение трубок относительно друг друга. Если расхода нет, то и сигналы, которые создают детекторы – одной фазы.

Массовый расходомер обладает целым рядом преимуществ: невероятная точность измерений, возможность работать в момент движения потока в любом направлении, отсутствуют требования к форме труб присоединяющихся к прибору, надёжность в момент вибрации, колебания температур и давления среды, возможность замерять расход среды с высоким показателем вязкости. А продолжительный срок службы и невероятная простота обслуживания только укрепляет его позиции.

Благодаря своей универсальности, прибор используется в самых разных процессах. Расходомеры нашли применение в таких промышленностях, как:

• химическая,
• нефтедобывающая,
• фармацевтическая,
• пищевая,
• газовая.

Стоимость расходомеров зависит от его комплектации и предназначения, и колеблется от нескольких долларов до нескольких сотен долларов США.
