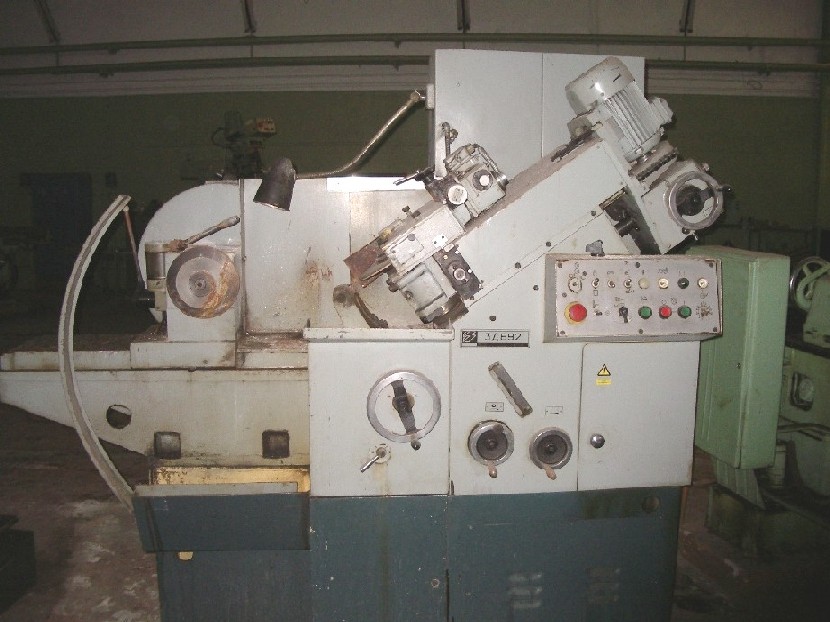

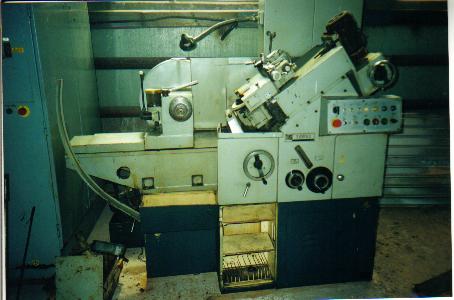

На станке модели 3692 заточка зубьев пилы осуществляется путем сочетания следующих автоматических движений: вращения шлифовального круга; вертикального возвратно-поступательного движения шлифовальной головки; вращательного движения пилы; подъема пилодержателя на величину снимаемого слоя (автоматическая подача на глубину).
Кинематическая схема этого станка. Движение от электродвигателя через клиноременную трехступенчатую передачу и червячную пару передается на вал с шестернями и с которыми зацепляются шестерни. На втулке шестерни жестко закреплен торцевой кулачок. Шестерня установлена на втулке на скользящей шпонке; кроме того, торцы шестерни снабжены кулачками полумуфты. Кулачки второй полумуфты расположены на торце шестерни. При положении шестерни, показанном на схеме, число оборотов кулачка будет в два раза меньше, чем число оборотов втулки; передаточное отношение шестерен и равно , а шестерен. При включении кулачковой полумуфты в полумуфту шестерни число оборотов втулки будет равно числу оборотов кулачка При этом шестерня выводится из зацепления с шестерней.
Указанные соотношения между числами оборотов кулачка и втулки используются при обычной заточке пилы и при заточке пилы через один зуб. При обычной заточке число оборотов кулачка равно числу оборотов втулки, а при заточке через один зуб число оборотов кулачка устанавливается в два раза меньшим, чем число оборотов втулки.
Кулачком сообщается возвратно-поступательное движение ведомому элементу посредством которого головка шлифовального круга через систему рычагов сообщается возвратно-поступательное движение (в вертикальной плоскости).
Величина хода головки регулируется путем изменения соотношения плеч рычага Этот рычаг установлен на опоре которая может быть смещена вдоль рычага посредством рукоятки и винта Круговая шкала получающая вращательное движение от винтовой пары построена таким образом, что по ней непосредственно производится отсчет (в миллиметрах) величины хода шлифовальной головки.
Одновременно с возвратно-поступательным движением шлифовальной головки осуществляется вращательное движение затачиваемой пилы. Для этой цели на втулке установлено винтовое зубчатое колесо Движение от втулки передается на зубчатое колесо через штифт запрессованный в ступице колеса и проходящий в пазу втулки. Кроме того, посредством штифта зубчатое колесо жестко соединено с валом расположенным внутри втулки. Верхний конец вала смонтирован внутри корпуса ведомого элемента таким образом, что вал совместно с ведомым элементом совершает возвратно-поступательное движение в осевом направлении и в то же время вращается вместе с втулкой. От зубчатого колеса движение передается на винтовую широкую шестерню затем на шестерни (сменные), червяку червячному колесу и далее — на затачиваемую пилу.
При заточке зуба по спинке и задней поверхности пила находится во вращательном движении, а шлифовальный круг при этом перемещается прямолинейно от впадины зуба к его вершине. Это перемещение сопровождается также вертикальным перемещением шестерни по втулке.
При заточке зуба по передней грани пила не вращается. Достигается это за счет того, что от шестерни движение в этом случае на шестерню не передается, так как при перемещении шестерни вниз, во время заточки зуба пилы по передней грани ее винтовые зубья ввинчиваются в винтовые впадины шестерни, настройки станка на величину шага затачиваемой пилы, вместо системы рычагов с упоркой, как это сделано на станке 3693, на станке 3692 в цепи привода вращения пилы установлена гитара со сменными шестернями.
Подача на глубину снимаемого при заточке слоя осуществляется один раз за полный оборот пилы. Для этой цели на торце червячного колеса имеется кулачок и в корпусе пилодержателя смонтирован храповой механизм и шестерня и реечная шестерня Рейка закреплена на станине станка.
Рукоятка служит для установки ведомого элемента на рабочей торцевой поверхности кулачка при настройке станка. Для этой же цели используется винтовая пара и шкала.
Заточка одного зуба пилы осуществляется за один оборот кулачка. При этом на станке в течение одного рабочего цикла имеет место следующее чередование движений круга и пилы:
Участки профиля кулачка построены на основании следующих зависимостей: да — угол поворота кулачка, соответствующий заточке передней грани зуба и образованию впадины между зубьями при р = 60°.
Супорт шлифовальной головки состоит из основания, закрепленного на передней стенке коробки движения, поворотных направляющих и салазок.
Поворот направляющих относительно основания осуществляется вручную вокруг оси втулки. При повороте направляющих производится установка шлифовального круга на угол, равный переднему углу зуба затачиваемой пилы. На поворотных направляющих установлены салазки которые от рычага рычаг гайки и ходового винта приводятся в возвратно-поступательное движение. Установочное движение салазок при настройке станка на диаметр пилы осуществляется посредством маховичка и ходового винта
