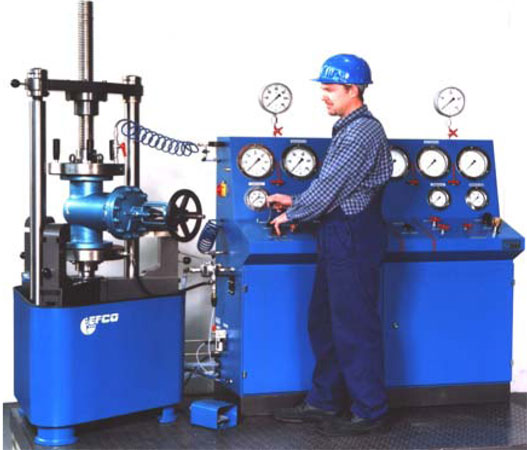

Станок состоит из станины, на которой вверху смонтированы приводы шпинделей. Они включают вся электродвигатель, ременную передачу и коробку скоростей, в которой шпиндель с помощью двойной муфты соединен с притирочной головкой и имеет подъемное устройство. Внизу, на винтовом домкрате, размещается стол. Рядом со станком установлен электромагнитный сепаратор.
Конструкция коробки скоростей позволяет получить возвратно-вращательное движение шпинделя с одновременным вращением его в одну сторону от электродвигателя через сменные шкивы ременной передачи вращение передается через цилиндрические зубчатые колеса и конические ведущему звену четырехзвенного механизма. С помощью этого механизма вращательное движение преобразуется в возвратно-вращательное движение ведущего колеса дифференциала. Через сменные зубчатые колеса, червячную передачу сообщается медленное вращение валу дифференциала. В результате ведомое колесо и связанный с ним шпиндель получают возвратно-вращательное движение с одновременным вращением в заданном направлении.
Притирочная головка со шпинделем соединена муфтой и несет на подвижном штоке притираемую деталь. При вращении головки на грузах возникает центробежная сила, которая посредством тяг и траверсы, преодолевая усилие пружины, прижимает подвижный шток вместе с обрабатываемой деталью к неподвижной сопрягаемой детали. Осевая подача детали по мере съема металла с ее притираемой поверхности осуществляется автоматически благодаря тому, что поступательное перемещение штока ограничивается обрабатываемой поверхностью неподвижной детали. При изменении направления рабочего движения скорость вращения притирочной головки падает до нуля, и пружина отталкивает траверсу, отрывая притираемые поверхности.
Подъемное устройство предназначено для подъема и опускания шпинделя с деталью при установке и снятии, а также в случае подачи пасты в зону обработки.
Взаимная притирка конических поверхностей на станке мод. СК4000 обеспечивает 100%-ное прилегание поверхностей, шероховатость 0,02-0,16 мкм и разность в углах не более 10.
