Для измерения линейных размеров в индивидуальном и мелкосерийном производстве чаще всего применяются штангенинструменты. К ним относятся: штангенциркуль, штангенглубиномер, штангенрейсмас (штангенвысотомер) и специальные штангенциркули. Все они работают по одному и тому же принципу и отличаются только конструкцией отдельных элементов. Штангенциркуль. Основным инструментом для измерения наружных и внутренних размеров, длины и толщины гладких деталей, а также глубины отверстий служит штангенциркуль.
Наша промышленность выпускает три типа штангенциркулей:
Штангенциркуль ШЦ-I состоит из штанги с нанесенными на ней штриховыми делениями через 1 мм и рамки, перемещающейся по штанге. На штанге и на рамке имеются измерительные губки для внутренних измерений и разметки и для наружных измерений. Рамка может закрепляться на штанге винтом. На скосе рамки нанесена шкала нониуса. С рамкой жестко связана линейка глубомера, передвигающаяся в пазу штанги.
Отсчет размеров производится по измерительной линейке-штанге с помощью нониуса. У штангенциркулей отечественного производства с величиной отсчета 0,1 мм шкала нониуса перекрывает 19 делений основной шкалы. Она имеет длину 19 мм и разбита на десять частей. Интервал деления равен 1,9мм (растянутый нониус). У других штангенциркулей с той же величиной отсчета длина шкалы нониуса принимается равной 9 мм. При количестве делений, равном 10, интервал делений составляет 0,1 мм. Таким образом, каждое деление нониуса короче двух (в первом случае) или одного (во втором случае) деления основной шкалы на 0,1 мм. Эта величина определяет точность измерений, достигаемую при помощи данного нониуса.
Когда губки штангенциркуля сведены вплотную, нулевой штрих нониуса совпадает с нулевым штрихом основной шкалы. Все остальные штрихи нониуса, за исключением последнего, не совпадают со штрихами основной шкалы. Первый штрих нониуса отстает от первого деления на линейке на 0,1 (при интервале 0,9 мм), второй— на 0,2, третий — на 0,3 мм и т. д. При измерении какой-либо детали губки штангенциркуля плотно прижимаются к ее поверхности. Размер детали в целых миллиметрах отсчитывается на делениях основной шкалы, лежащих слева от нулевого штриха нониуса. Десятые доли миллиметра показывает порядковый номер штриха нониуса, совпадающего с каким-либо делением на линейке. Действительный размер детали равен сумме целых миллиметров, отсчитанных по линейке, и десятых долей, отсчитанных по шкале нониуса. Если размер детали выражается в целых миллиметрах, то со штрихами основной шкалы совпадут первый и последний штрихи нониуса.
При необходимости выполнять измерения со степенью точности больше чем 0,1 мм применяются штангенциркули с величиной отсчета 0,05 мм (модель ШЦ-П) и с величиной отсчета 0,02 мм.

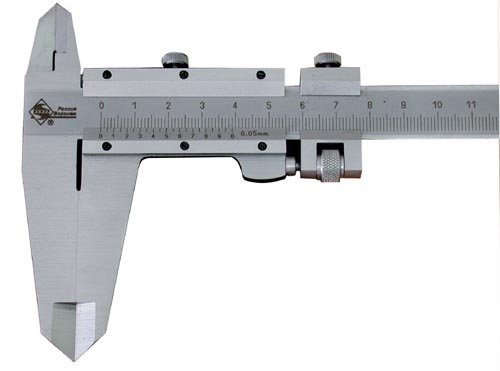

Штангенциркуль ШЦ-Н состоит из штанги с делениями, имеющей две измерительные губки на концах, и рамки, также имеющей две губки. К скосу на прорези рамки привинчен нониус. Грубая настройка на размер производится передвижением рамки по штанге вручную. Фиксация рамки производится винтом. При точной настройке на размер используется микрометрическая подача рамки, состоящая из винта, гайки, движка и стопорного винта. При измерении движок стопорится винтом, вращением гайки рамка подается вперед до плотного прилегания губок к поверхности изделия, после чего производится отсчет размера.
