Круглопильные станки для продольного раскроя. К этим станкам относятся прирезной станок с гусеничной подачей ЦДК-4 и станок с автоподачей ЦА-2. Кроме того, как для продольного, так и для поперечного распиливания применяется универсальный круглопильный станок Ц-6.
Прирезной станок с гусеничной подачей ЦДК-4 предназначен для продольной распиловки досок, брусков и щитов. Станок является основным видом оборудования, применяемого для продольного раскроя. Заготовки, распиленные на этом станке, имеют прямолинейный рез, в результате чего детали, полученные после раскроя, можно склеивать даже без прифуговки.
Станок представляет собой чугунную станину, на столе которой расположены гусеничный конвейер и линейка. Обрабатываемый пиломатериал прижимается к гусеничному конвейеру специальными роликами, находящимися на суппорте. Суппорт пилы шарнирно связан со стойкой и может, в зависимости от толщины распиливаемого пиломатериала, подниматься или опускаться.
Пильный диск крепится непосредственно на валу электродвигателя, расположенного на суппорте. Вертикальное перемещение суппорта с электродвигателем осуществляется маховичком. Подача на станке оборудована четырехскоростным электродвигателем.

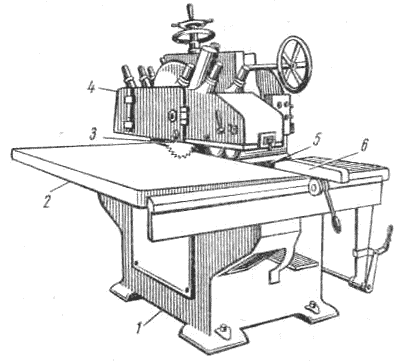

Рис. 121. Прирезной станок с гусеничной подачей ЦДК-4: 1 — станина, 2 — стол, 3 — пильный диск, 4 — суппорт, 5 — гусеница, 6 — линейка
