Центровые приспособления универсально-заточных станков

Опубликовано admin Фев 9, 2012 в Заточные станки

Онипредназначаются для установки при заточке инструмента, имеющего собственные центры, или закрепленного на центровых оправках, как, например, цилиндрических, дисковых, червячных фрез, разверток, метчиков и т. п.

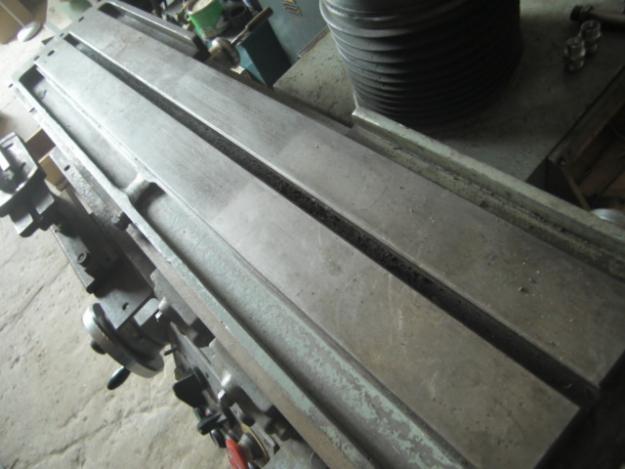

К центровым приспособлениям относятся передняя и задняя бабки, устанавливаемые на опорную плоскость поворотного стола станка. Установка бабок на столе производится посредством шпонок и винтов с прижимными планками. Закрепление осуществляется болтами и гайками

Задняя бабка, для удобства и быстроты установки затачиваемого инструмента, снабжена подвижным центром, в то время как передняя бабка оборудована неподвижным центром. На неподвижном центре передней бабки устанавливается приспособление, обеспечивающее получение задних углов у затачиваемого инструмента. Это приспособление состоит из корпуса, закрепляемого на центре болтом, и подвижной части на корпусе нанесена риска, а на подвижной части — градусная шкала, по которой производится отсчет углового смещения подвижной части относительно корпуса. Положение подвижной части фиксируется винтом. Подвижная часть имеет отверстие, в которое вставляется поводковый палец установочного хомутика, закрепляемого на хвостовой части инструмента или на центровой оправке.

Для деления на зуб при заточке многолезвийного инструмента, а также для установки затачиваемой грани относительно шлифовального круга дополнительно к центровым приспособлениям применяются упорки (универсальная и простая).

В случае заточки прямых зубьев упорки устанавливаются непосредственно на столе станка, а при винтовых или наклонных зубьях — на основании шлифовальной головки.

Для совмещения центров шпинделя шлифовального круга и центровых приспособлений, а также для исходной установки упорки по центру бабок или круга применяется центрирующее приспособление, состоящее из кронштейна и планки. Кронштейн устанавливается на верхней части шлифовальной головки в случаях совмещения центров и исходной установки упорки, закрепленной на основании шлифовальной головки. В случае же закрепления упорки на столе кронштейн также устанавливается на столе станке.

Упорки, равно как и приспособление для совмещения центров, не являются дополнением только к центровым приспособлениям, а применяются в сочетании с рядом других заточных приспособлений, о чем имеются указания в последующем изложении.

В качестве примера заточки в центровых приспособлениях ниже приводится описание настройки станка для заточки зубьев цилиндрической фрезы с винтовым зубом. При настройке станка, прежде всего, необходимо проверить закрепление круга и установить защитный кожух. Дальнейший ход настройки сводится к следующему:

1. закрепить на столе переднюю и заднюю центровые бабки, установив их в определенное положение в зависимости от длины оправки;
2. установить на основании шлифовальной головки упорку, расположив ее как можно ближе к краю круга (торцевая плоскость при чашечном круге и наружная цилиндрическая поверхность при дисковом);
3. установить на верхнюю часть шлифовальной головки кронштейн с планкой и выверить исходное положение упорки по высоте, а также совместить центры бабок и круга, перемещая для этой цели шлифовальную головку по высоте до совпадения планки кронштейна с одним из центров бабок;
4. закрепить на оправке затачиваемую фрезу и надеть установочный хомутик на оправку;
5. поставить оправку в центры и завести поводковый палец установочного хомутика в отверстие подвижной части приспособления, для установки заднего угла; закрепить на оправке установочный хомутик;
6. привести в соприкосновение переднюю грань зуба фрезы и упорку и установить шкалу приспособления на нулевое деление, для чего необходимо повернуть и затем закрепить на центре корпус предварительно освободив винт подвижной части;
7. опуская шлифовальную головку вниз при заточке фрезы чашечным шлифовальным кругом и одновременно прижимая фрезу к упорке, установить по шкале приспособления необходимую величину заднего угла, после чего удалить установочный хомутик и вести заточку фрезы.

Вышеприведенное описание настройки является типовым для инструментов с остроконечным зубом (фрезы, развертки и т. д.).
