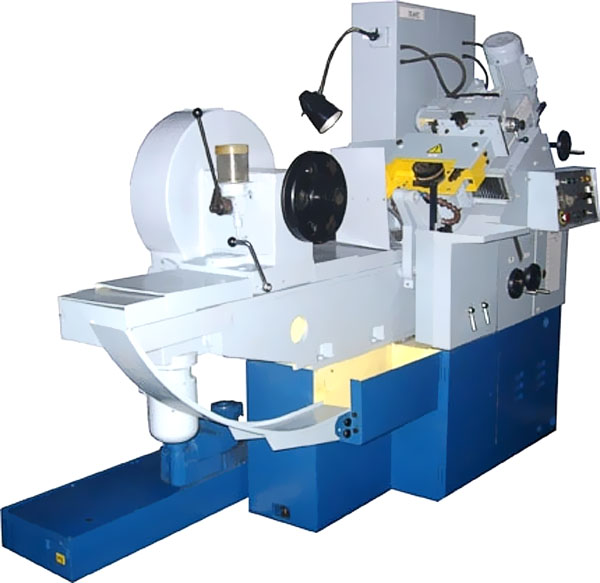

Кинематическая схема станка 3693. Здесь движение от электродвигателя через пару шкивов и ременную передачу передается на вал.
На валу жестко насажен шкив от которого движение через ременную передачу передается на шпиндель шлифовального круга. Одновременно шестерня вала приводит во вращение блок, состоящий из трех шестерен. Шестерни блока могут быть последовательно сцеплены с одной из трех шестерен вала. Это дает возможность ступенчатого регулирования чисел оборотов вала. Далее с вала через пару цилиндрических шестерен движение передается распределительному валу на котором установлены дна кулачка и Кулачок служит для получения возвратно-поступательного движения салазок шлифовальной головки по направлению, показанному на схеме стрелками. С помощью кулачка через рычаг, рейку пару зубчатых сегментов и валик осуществляется качательное движение упорки, поворачивающей затачиваемую пилу на угол, соответствующий шагу зубьев пилы.
Заточка пил с различной высотой и разным количеством зубьев производится путем изменения длины хода салазок шлифовальной головки и амплитуды качания упорки.
Изменение длины хода салазок шлифовальной головки достигается изменением отношения плеч рычага путем перемещения опоры вдоль рычага, а изменение амплитуды колебания упорки путем перемещения опоры рычага
Перемещение опор осуществляется вращением маховичка через червячные пары вертикальные валики и реечные пары
В корпусе коробки привода станка смонтированы механизм изменения количества зубьев, затачиваемых в минуту, механизм изменения амплитуды качания упорки, приводы возвратно-поступательного движения шлифовальной головки, вращения круга и качания упорки. Механизм изменения количества затачиваемых зубьев состоит из тройного блока шестерен блок передвигаемого вдоль валика поворотом рукоятки, и валика, на конце которого установлен зубчатый сектор, находящийся в зацеплении с рейкой. Рейка соединена с вилкой, охватывающей среднюю шестерню. В зависимости от положения блока, число затачиваемых в минуту зубьев будет: 23, 41 или 70.
Вращательное движение на блок поступает от шкива. Возвратно-поступательное движение шлифовальной головки осуществляется при вращении кулачка, к которому весом салазок постоянно прижат ролик, установленный на рычаге. В месте шарнирного соединения рычага салазками установлена компенсационная пружина
Рычаг установлен на опоре при перемещении которой вдоль рычага производится изменение хода возвратно-поступательного движения шлифовальной.
Качательное движение упорки осуществляется кулачком, к которому пружиной прижат ролик рычага. Второй конец этого рычага шарнирно связан с рейкой. Рычаг опирается на подвижную опору, при перемещении которой посредством маховичка осуществляется изменение величины угла качания упорки.
На кинематической схеме станка показано, что рейка сцепляется с шестерней, на одном, валу с которой жестко закреплен зубчатый сектор. С этим сектором в постоянном зацеплении находится другой зубчатый сектор. На одном валу с сектором на шпонке установлен рычаг и свободно — рычаг кулисы. Рычаг снабжен Т-образным пазом, в котором устанавливается палец, несущий упорку Второй конец упорки при работе станка упирается в переднюю грань одного из зубьев пилы. На рычаге установлен регулировочный винт Перемещением пальца б вдоль Т-образного паза рычага производится грубое регулирование длины хода упорки. Посредством винта производится точная установка длины хода упорки.
Супорт шлифовальной головки станка 3693. Основной частью супорта являются салазки, перемещаемые вверх и вниз по направляющим корпуса коробки привода. Это перемещение, как было отмечено ранее, производится рычагом рычаг, конец которого соединен шарнирно с гайкой В салазках установлен валик, на одном конце которого закрепляется корпус шлифовальной головки, а на другом установлен рычаг с натяжным роликом. Рычаг пружиной оттягивается всегда в одну сторону, что обеспечивает постоянное натяжение приводного ремня шлифовального шпинделя. Для смещения шлифовального круга на величину при заточке фасок на боковых сторонах зубьев (высоких) пилы валик необходимо передвигать в продольном направлении при помощи шестерни и рейки, закрепленной на валике
На рейке подвижно смонтирована линейка, предназначенная для установки шлифовального круга на ширину затачиваемого зуба, а также для установки круга на опред. величину. Для этого на линейке имеются три шкалы. Одна шкала служит для установки круга на ширину затачиваемого зуба; эта шкала имеет деления от 2 до 12. Нулевая риска шкалы нанесена на рейке. Две другие шкалы линейки служат для отсчета величины, для удобства пользования шкалами деления на них обозначены величинами диаметров шлифовальных кругов. Первая из этих шкал служит для заточки фасок на торце пилы, обращенном к станине станка, а вторая — на другом торце пилы. Кроме того, на линейке имеется средняя риска с надписью „точить". Эта риска при настройке станка совмещается с кромкой корпуса салазок. Перемещение линейки относительно рейки осуществляется посредством гайки до совмещения риски на рейке с риской на крайней правой шкале линейки, соответствующей установленной ширине затачиваемого зуба. Затем для установки оси шлифовального круга посередине ширины зуба (ширины пилы), необходимо, перемещая валик вместе с линейкой, совместить правую кромку салазок с риской на линейке, отмеченной словом „точить".
