Приспособлении для заточки червячных фрез

Опубликовано admin Фев 19, 2012 в Заточные станки

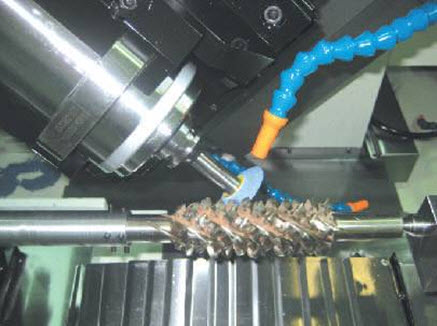

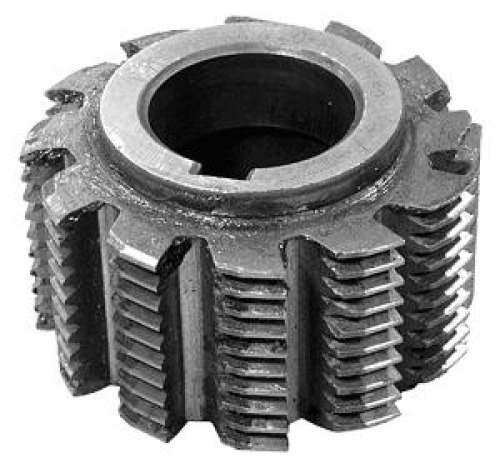

Приспособлении для заточки червячных фрез производится заточка червячных фрез с прямыми и винтовыми канавками. Заточка фрез ведется по передней грани зуба шлифовальным кругом тарельчатой формы. Приспособление состоит из корпуса, устанавливаемого на поворотном столе станка, и кронштейна закрепляемого на нижних салазках станка.

В корпусе на шарикоподшипниках смонтирован шпиндель На одном конце шпинделя расточено коническое отверстие с конусом Морзе № 3, в которое вставляется хвостовая часть оправки с затачиваемой фрезой. На другом конце шпинделя свободно установлена шестерня и жестко — поводковая втулка с рукояткой и упорами На втулке свободно установлена шайба с закрепленными на ней сменным делительным диском и жестким упором. Гайкой шайба с делительным диском может быть закреплена на шпинделе.

На втулке шестерни закреплен кронштейн с вытяжной рукояткой зуб которой входит в паз делительного диска.

Шестерня сцепляется с рейкой, установленной в специальном приливе корпуса. Пружиной зуб шестерни все время прижимается к зубу рейки; таким образом, устраняются зазоры в зацеплении. На одном конце рейки на пальце установлен ролик, входящий в паз планки.

Планка жестко закреплена на диске, цапфа которого входит в выточку кронштейна.

Диск вместе с планкой может быть повернут относительно кронштейна, причем угол поворота отсчитывается по шкале. Шкала состоит из двух частей: одна часть нанесена на диске и имеет градуированные деления, другая часть шкалы нанесена на кольце, установленном на проточке кронштейна.

Эта часть шкалы является нониусом, посредством которого оказывается возможным вести отсчет углов наклона планки с точностью до одной минуты. После поворота положение диска с планкой фиксируется гайкой.

Поворот диска производится для получения у затачиваемой фрезы требуемого угла наклона стружечной канавки, причем на шкале устанавливается центральный угол отличный от угла р наклона канавки, обозначенного на торце фрезы.

Заточка фрезы с помощью этого приспособления производится в следующем порядке:

1. Приспособление устанавливается на поворотном столе станка и закрепляется на нем двумя болтами и боковыми планками.
2. Кронштейн приспособления закрепляется на нижних салазках. Ролик рейки вводится в паз планки.
3. По заданной величине шага затачиваемой фрезы определяется величина угла, которая устанавливается по шкале. После этого планка закрепляется гайкой
4. На шпиндель шлифовальной головки устанавливается шлифовальный круг тарельчатой формы.
5. Затачиваемая фреза устанавливается и закрепляется на оправке.
6. Хвостовая часть оправки вставляется в коническое отверстие шпинделя приспособления. Ко второму концу оправки подводится центр задней бабки станка, после чего последняя закрепляется на столе.
7. Совпадение образующей конической поверхности шлифовального круга с центром оправки, установленной в приспособлении, достигается при помощи шаблона.
8. Шлифовальная головка поворачивается на угол наклона стружечной канавки затачиваемой фрезы.
9. На шпиндель приспособления устанавливается делительный диск с числом пазов, равным или кратным числу зубьев фрезы.
10. Регулированием упоров достигается совмещение передней грани затачиваемого зуба с конической поверхностью шлифовального круга. С помощью этих же упоров в дальнейшем производится подача затачиваемого зуба на глубину снимаемого слоя, причем подача производится один раз за оборот фрезы.
11. Шлифовальный круг устанавливается но высоте до касания с дном стружечной канавки фрезы и затем включается вращательное движение шпинделя шлифовальной головки.
12. Перемещением стола станка в продольном направлении производится заточка фрезы по первой канавке. Вследствие наклона планки рейка совершает возвратно-поступательное движение в вертикальной плоскости, а шпиндель приспособления — вращательное движение, что обеспечивает получение на затачиваемой фрезе винтовой канавки.
13. После заточки зубьев по первой канавке зуб рукоятки вытягивается из паза делительного диска, фреза от руки поворачивается на один зуб — до следующей канавки, после чего зуб рукоятки западает в паз делительного диска.

В такой же последовательности производится заточка всех зубьев фрезы.
