Обработка оконных створок

Опубликовано admin Ноя 25, 2010 в Изготовление окон и дверей

Обработка оконных створок. Собранную оконную створку можно обрабатывать на линиях ПЛДОм, ДЛ-5 либо на станках общего назначения.

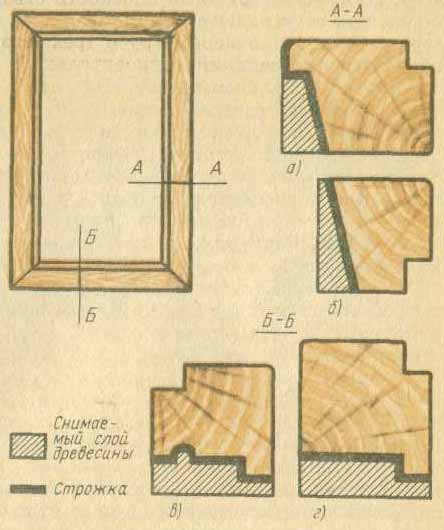

Рис. 1. Обработка по периметру оконных створок спаренных переплетов: а — верхнего горизонтального и вертикальных брусков зимней (внутренней) створки, б — верхнего горизонтального и вертикальных брусков летней (наружной) створки, в — нижнего горизонтального бруска летней створки, г — нижнего горизонтального бруска зимней створк

Обработка створки на станках производится следующим образом: на трехцилиндровом шлифовальном или широкопросветном рейсмусовом станке зачищаи шлифуют наружные плоскости створки, после чего ее укладывают в шаблон и на фрезерном станке (по периметру с трех сторон) обрабатывают верхний горизонтальный брусок и два вертикальных. В процессе обработки створки с трех сторон в зимней створке создают наплав и уклон, а в летней — уклон. Четвертую сторону створки, т. е. нижний горизонтальный брусок, обрабатывают также в шаблоне на фрезерном станке, но при этом в зимней створке создается наплав, а в летней створке—четверть и капельник. На линии ДЛ-5 обрабатывают плоскости створок (со снятием провесов) и по периметру (с созданием профиля).

Рис. 2. Схема линии для механической обработки оконных створок ДЛ-5: 1 — станок для снятия провесов ДС-5, 2 — продольно-строгальный станок ДС-6, 3 — поперечно-строгальный станок ДС-7, 4 — разгрузочное устройство ДБ-5

В состав линии входят станок для снятия провесов, продольно-строгальный и поперечно-строгальный станки и разгрузочное устройство. Работа на линии происходит следующим путем: створки поступают на станок для снятия провесов. На этом станке под углом 55° расположены два рейсмусовых вала с ножами: один вал — над обрабатываемой створкой, а другой — под ней. При движении створки эти ножевые валы снимают провесы и зачищают плоскость обрабатываемой створки. После обработки плоскостей створка поступает на продольно-строгальный станок, где она фиксируется в положении, необходимом для обработки, и прижимается сверху специальными прижимами. На этом станке створка находится в статическом состоянии, т. е. не двигается. Движение осуществляет режущий инструмент. После укрепления створки включают механизм подачи, и два вертикальных электродвигателя с закрепленными на них ножевыми головками, двигаясь в специальных направляющих вдоль продольных кромок створки, обрабатывают их, после чего створка освобождается от прижимов и продвигается на поперечно-строгальный станок 3, где таким же образом обрабатываются две поперечные кромки. На линии можно обрабатывать створки длиной 1000—1800 мм, шириной 475—850 мм и толщиной 32, 44 и 64 мм.

После обработки створок по периметру в них выбирают гнезда под петли, причем в зимних створках — под вколотные петли, а в зимней и летней — под круглые петли. Кроме того, в зимней створке выбирают гнезда под замок завертки и отверстия под ручку завертки. В брусках коробки (импосте) выбирают паз под запорную планку. Помимо этого, в створках форточек выбирают гнезда под стяжку.

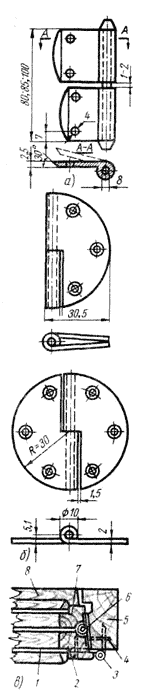

Рис. 3. Навеска оконных створок со спаренными переплетами в коробку: о — вколотная петля ПВ (ГОСТ 6088), б — круглая петля диаметром 60 ммПНК (ГОСТ 6088), в — схема ус тановки петель; 1 — стекло, 2 внутренняя створка, 3 — вколотная петля, 4 — штифт диаметром 3,5×35 мм, 5 — коробка, 6 — круглая петля, 7 — наружная створка, 8 — отлив
