Полуавтоматическая линия по сборке и обработке оконных переплетов

Опубликовано admin Ноя 24, 2010 в Изготовление окон и дверей

Для обработки по периметру оконных створок и фрамуг используют полуавтоматическую линию ПЛДОм, состоящую из универсальной ваймы для сборки оконных переплетов и дверей (балконных); агрегата для продольной обработки кромок, снятия провесов и зачистки плоскостей; агрегата для поперечной обработки кромок и конвейера ручных операций. На линии за один проход снимают провесы, зачищают плоскости, обрабатывают по периметру оконные створки (с фальцовкой и выборкой паза под отлив) и дверные полотна.

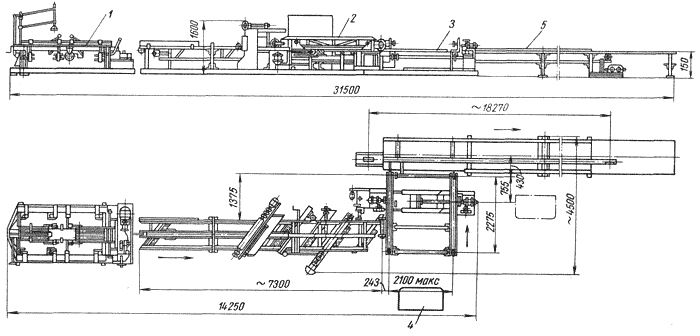

Рис.1 Полуавтоматическая линия по сборке и обработке оконных переплетов и дверных полотен.

Универсальная вайма УВДО предназначена для сборки оконных створок и дверных полотен, а при некотором переоборудовании— для сборки оконных и дверных коробок; производительность ваймы составляет до 600 створок, или 300 дверей, в смену, что соответствует производительности линии. На вайме можно собирать изделия длиной 500— 2300 мм, шириной 480—900 мм и толщиной до 60 мм.

Агрегат для продольной обработки представляет собой металлическую сварную станину с двумя цепными транспортерами — верхним и нижним, которые осуществляют продвижение обрабатываемых изделий; кроме того, на агрегате имеются направляющие и прижимные устройства и смонтированы два круглых четырехножевых вала под углом 55° к продольной оси агрегата, предназначенные для снятия провесов и зачистки плоскостей. Благодаря установке ножевых валов под углом в 55° достигается одинаково удовлетворительное качество строгания как продольных, так и поперечных брусков. Первый вал по движению изделий расположен выше нижнего подающего транспортера, а второй — ниже верхнего.

За верхним ножевым валом с обеих сторон агрегата установлены две вертикальные фрезерные головки с индивидуальными электродвигателями, обрабатывающие продольные кромки. Для прижима обрабатываемых изделий к направляющим вверху имеются вертикальные роликовые прижимы, а сбоку — горизонтальные. За один проход изделия на агрегате снимаются провесы, зачищаются плоскости и обрабатываются кромки.
