Виды сортировочных машин

Опубликовано admin Фев 1, 2011 в Переработка древесных отходов

Наша промышленность выпускает несколько типов вибрационных и гирационных машин СЩ-1М, СЩ-120, СЩ-1.

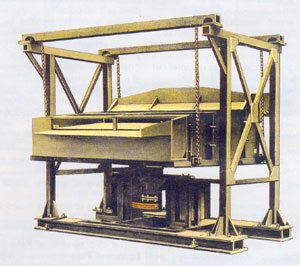

Горизонтально-гирационная сортировочная установка СЩ-120 монтируется на специальном бетонном фундаменте и состоит из подвижного сортировочного короба, эксцентрикового привода, электродвигателя, плиты для установки электродвигателя, шаровых опор. В коробе размещены три плоских сита с ячейками определенных размеров. Верхнее сито имеет размер ячеек 30×30 мм, второе сито, расположенное ниже,— 10×10 мм, а третье — 6×6 мм. Подвижный короб опирается на восемь шаровых опор, конструкция которых обеспечивает круговое движение короба в горизонтальной плоскости.

Шаровая опора состоит из двух, верхней и нижней, половин, между ними установлен подшипниковый шар.

Нижняя половина имеет корпус, в котором установлен вкладыш с круговым ручьем для перекатывания шара. В корпусе шаровой опоры имеется масленка для смазки ручья.

Установки СЩ-1 и СЩ-1М по принципу работы и конструктивной схеме не имеют существенных отличий от установки СЩ-120. В связи с тем, что масса короба этих установок значительно меньше массы короба СЩ-120, в их конструкциях запроектированы четыре шаровые опоры вместо восьми.

Вибрационная установка СЩ-02 по способу монтажа сортировочного короба является подвесной и состоит из короба, в котором размещены сортировочные сита, лотков для отдельных фракций щепы, пересыпного лотка, воронки для мелочи, подвесных канатов и привода. Эта установка требует надежного крепления рамы к перекрытию здания или строительства бетонного фундамента.

Колебательные движения коробу сортировочных сит сообщаются от дебалансного вала, смонтированного на коробе. Дебалансный вал через клиноременную передачу вращается от электродвигателя, установленного, на неподвижной раме сортировки.

Монтаж установок СЩ-1, СЩ-1М и СЩ-120 требует большого внимания, так как фундамент под эти сортировки имеет довольно сложную конструкцию (его следует закладывать в строгом соответствии с чертежом). Глубина заложения фундамента принимается с учетом местных грунтовых условий. После заливки и твердения на фундаменте ставят швеллерную раму. Обработанные плоскости рамы устанавливают в строго горизонтальное положение по уровню. Затем раму окончательно закрепляют фундаментными болтами, после чего заполняют быстротвердеющим раствором, подливая, его по всему контуру фундамента до уровня основания нижних корпусов шаровых опор. Монтаж эксцентрикового привода, шаровых опор и короба установок ведется после соответствующей выдержки подливки раствора.
