Аппаратура управления и регулирования гидроприводом

Опубликовано admin Авг 13, 2011 в Оборудование для сортировки пиломатериалов

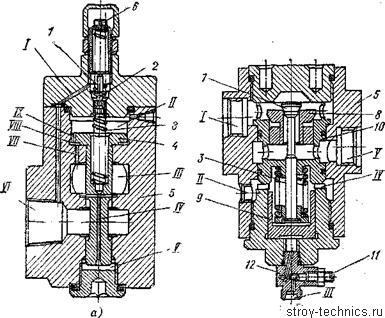

Кроме насосов и двигателей, гидросистемы включают: распределительную аппаратуру (гидрораспределители); регулирующую аппаратуру (предохранительные, переливные, редукционные, обратные и другие клапаны, а также дроссели); кондиционеры рабочей жидкости (фильтры, теплообменники, регуляторы температуры, влагоотделители); баки и линии. Буквенно-цифровое обозначение гидравлических аппаратов включает букву Г, пневматических — В. Гидроаппараты выпускают серийно в исполнениях: по присоединению — с резьбовым присоединением и со стыковым; по давлению до 20 МПа; по расходу до 0,560 м3/мин.

Гидро- и пневмораспределителем называют аппарат, предназначенный для изменения направления потока масла или воздуха, что обеспечивает возвратно-поступательное или реверсивное вращательное движение рабочих органов механизмов. В гидросистемах наибольшее распространение имеют цилиндрические золотниковые распределители. Рабочим элементом распределителя является плунжер, перемещающийся в осевом направлении в его корпусе с кольцевыми каналами для подвода и отвода масла. На плунжере имеются уплотнительные пояса, которыми он перекрывает каналы. Масло от насоса подводится к среднему по рисунку каналу, из которого в зависимости от положения плунжера поступает в одну из полостей цилиндра. Одновременно с этим вторая полость цилиндра соединяется соответственными каналами с гидробаком. В момент, изображенный на рисунке, линия, идущая от насоса, перекрыта средним уплотнительным поясом плунжера. Масло от насоса в цилиндр не поступает, его поршень стоит на месте. При перемещении плунжера, например, справа налево нагнетательная линия, идущая от насоса, соединяется со штоковой полостью цилиндра, а другая полость — со сливной линией. Рабочий орган при этом перемещается справа налево. При перемещении плунжера слева направо РО будет перемещаться в противоположную сторону. Так производят реверсирование гидродвигателя. Распределители в зависимости от способа перемещения плунжера могут быть с ручным, гидравлическим, электрическим или электрогидравлическим управлением. Дискретные распределители различают по числу рабочих позиций. У двухпозиционных распределителей плунжер может занимать крайнее правое или левое положение. У трехпозиционных су­ществует также среднее положение плунжера. Распределители, кроме того, различают по схеме исполнения, которая определяется расположением уплотнительных поясов на плунжере и тем, какие подводящие и отводящие каналы корпуса распределителя сообщаются друг с другом в исходной позиции плунжера, в которую его устанавливают пружины. Корпуса распределителей собирают из унифицированных элементов. Между элементами ставят уплотнительные прокладки и соединяют болтами. Промышленность выпускает распределители с ручным (Г74-1), гидравлическим (Г72-1), электрическим (Г73-1) и электрогидравлическим (4Г73-3) управлением. В пневмосистемах наряду с цилиндрическими золотниковыми распределителями применяют более простые по конструкции и надежные в работе краны с плоским золотником.
