Особенности и принцип работы маслоуказателя мс-1

Опубликовано admin Окт 15, 2017 в Сортировочное оборудование

         В большинстве устройств из сферы техники, электричества, промышленности активно применяется машинное масло. Главная его задача – смазка ответственных деталей конструкции и борьба с их перегревом от постоянного трения, прохождения большого электрического тока и тому подобных факторов. От количества залитого масла непосредственно зависит работоспособность множества аппаратов. К примеру, любой вакуумный насос работает только с использованием соответствующего высококачественного масла. Если его уровень будет недостаточен, то насос просто не запуститься или же будет работать недолго и выйдет из строя.

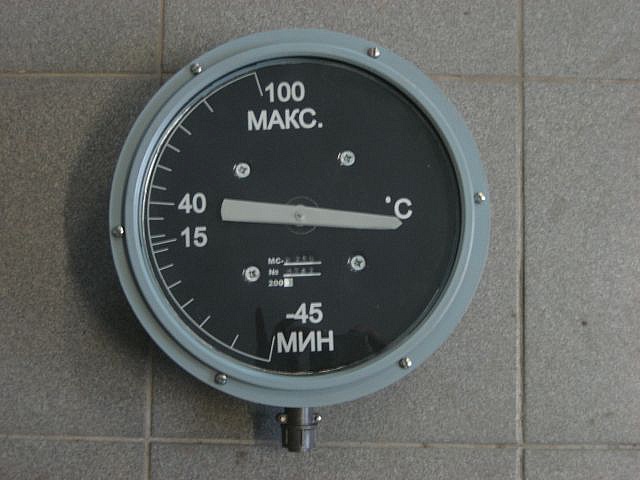

         Чтобы контролировать количество масла в различных устройствах активно применяется устройство под названием маслоуказатель мс 1. Благодаря этому несложному техническому приспособлению можно всегда видеть уровень масла в трансформаторе или другом подходящем изделии и не допускать его неправильной работы, поломок и аварийных ситуаций.

         Общее описание устройства

         Главными функциями маслоуказателя мс 1 являются:

• Постоянное определение количества жидкого диэлектрика (масла) в трансформаторе, находящегося в силовом блоке последнего при его активной работе. Применение маслоуказателя возможно и в другом похожем оборудовании, к примеру, автотрансформаторах;
• Прием электрического сигнала в случаях, когда в оборудовании устанавливается критическое значение уровня масла. Это касается и его минимально допустимого значения и максимально большого;
• Также устройство активно применяется для диагностики приборов в процессе их длительной эксплуатации. Это помогает вовремя исправить накопившиеся проблемы, заменить или добавить масло, обезопасить аппаратуру и работающий с ней персонал от возможных чрезвычайных происшествий.

Конструкция и принцип работы

         Маслоуказатель мс 1 является довольно простым приспособлением, включающим такие ключевые детали в своей структуре:

• Геркон;
• Постоянный неподвижный магнит;
• Рычажок с роликом для мс-1 и поплавком для мс-2;
• Муфта кабельного типа;
• Подвижный магнит постоянного типа;
• Корпус;
• Циферблат;
• Стрелка с постоянным магнитом;
• Защитное стекло на корпусе.

         Что касается принципа работы аппарата, то выглядит он следующим образом. Магнитоуправляемые контакты, или герконы, замыкаются в случаях, когда уровень масла минимален или максимален. Это в свою очередь приводит к замыканию электрической цепи и срабатывании соответствующего сигнала. Неподвижные магниты, которые расположены возле герконов, запрещают их ложное срабатывание. Выводы герконов подключены к проводу заземления маслоуказателя, находящемуся в его нижней части.

         При грамотном подключении и использовании рассматриваемое устройство является незаменимым инструментом диагностики, с помощью которого можно легко отслеживать состояние многих типов оборудования.
