Двусторонний шипорезный рамный станок ШД15-3, предназначенный для одновременной зарезки шипов или проушин на обоих концах брусков окон и дверей, представляет собой чугунную станину, на которой расположены две колонки с суппортами (левая колонка неподвижная, правая — подвижная), цепной и прижимной конвейеры.

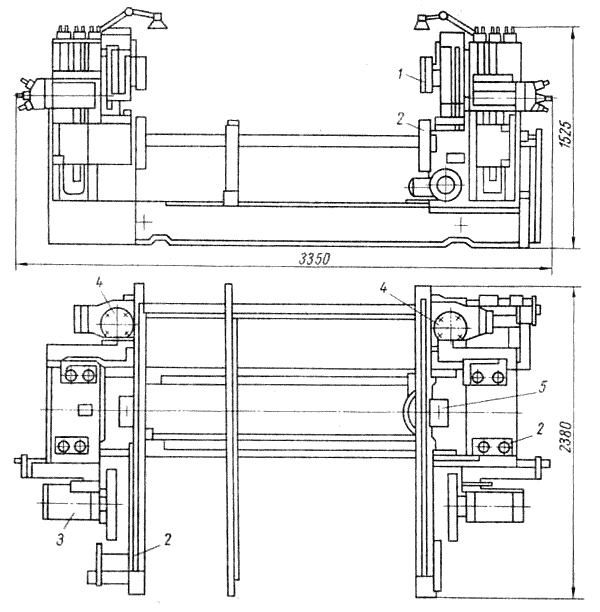

Рис. 1. Двусторонний шипорезный станок ШД15-3: 1 — прижимные гусеницы, 2 — конвейерные цепи, 3 — шпиндели пил, 4 — шпиндели фрез, 5 — механизм настройки шпинделей проушечных дисков
В зависимости от длины обрабатываемых деталей правая колонка может передвигаться по направляющим станины в ту или иную сторону при помощи электродвигателя через редуктор. На каждой колонке имеется по четыре суппорта с электродвигателями, на которых закреплены режущие головки, а также несущие направляющие балки цепного конвейера и механизм прижима.
Детали для зарезки шипов подаются путем укладки их поперек на цепи конвейера. Во избежание вибрации и для надежной фиксации обрабатываемые бруски сверху прижимаются прижимными гусеницами. Уложенные на цепи конвейера детали, продвигаясь мимо режущих головок, проходят процесс обработки. Станок оборудован электроблокировкой, исключающей возможность включения электродвигателя подачи до пуска всех электродвигателей.
На этом станке, в отличие от ранее выпускавшегося станка ШД12, вместо горизонтальных шипорезных и вертикальных подсечных головок установлены вертикальные комбинированные головки, которыми одновременно зарезается шип и подсекается калевка. Использование вертикальных комбинированных головок требует тщательной подготовки и установки инструмента и укладки закладных брусков для подпора волокон во избежание образования заколов.
На шипорезных станках ножевые головки, пильные и проушечные диски ограждают надежно действующими кожухами. Подающие механизмы (каретки, цепи) должны иметь приспособления для закрепления обрабатываемых деталей. На двусторонних шипорезных станках перед пильным диском с левой стороны ставится упор, по которому фиксируется положение подаваемых деталей на цепи станка. Механизм подачи и другие движущиеся механизмы следует также ограждать. Кроме того, станок должен быть оборудован аварийной кнопкой выключения всех режущих головок и механизма подачи.
Производительность шипорезных станков. Производительность одностороннего шипорезного станка определяют по формуле

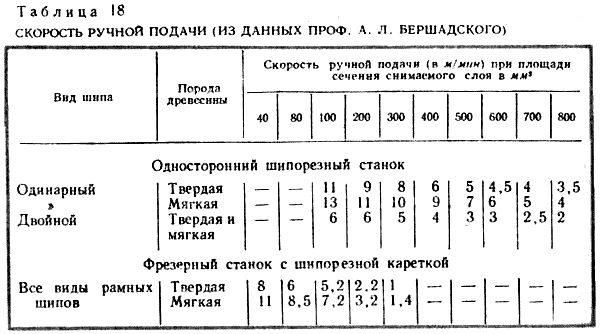

Скорость ручной подачи можно принимать по данным проф. А. Л. Бершадского, приведенным в табл. 18.
