Шипорезные стайки. Соединение столярных изделий в рамку обычно производят на рамных шипах. На небольших предприятиях шипы зарезают на фрезерных станках с кареткой ФШ-4, а на более крупных предприятиях — на шипорезных станках. Различают односторонние шипорезные станки с ручной и механической подачей и двусторонние — с механической подачей.
Техническая характеристика шипорезных станков приведена в табл. 17.
Односторонний шипорезный рамный станок ШО15Г-5, предназначенный для зарезки шипов и проушин, представляет собой чугунную станину, на которой расположены суппорты с четырьмя режущими головками, установленными в следующем порядке: торцующая пила (пильный диск), две торцовые фрезы и проушечная головка (диск). Обрабатываемые детали к режущим головкам подаются механизированной кареткой.

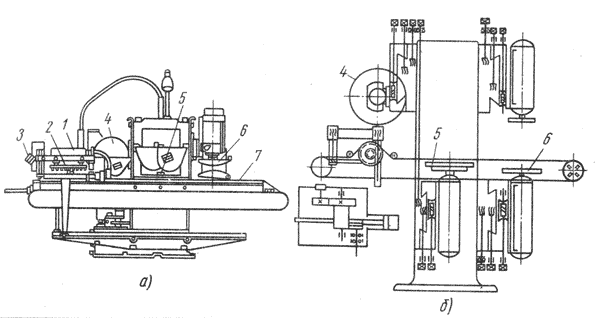

Рис. 1. Односторонний шипорезный станок ШО15Г-5: а — общий вид, б — кинематическая схема; 1 — каретка, 2 — гидрозажим, 3 — пульт управления, 4 — пильный диск, 5 — проушечный диск, 6 — торцовые фрезы, 7 — направляющие
