Анализ функциональных схем рейсмусовых станков уже дает представление о наборе механизмов и сборочных единиц (узлов), которые должны входить в конструкцию рейсмусового станка. Каждый такой механизм или сборочная единица выполняет в станке вполне определенную роль — функцию (отсюда и их наименование — функциональные).

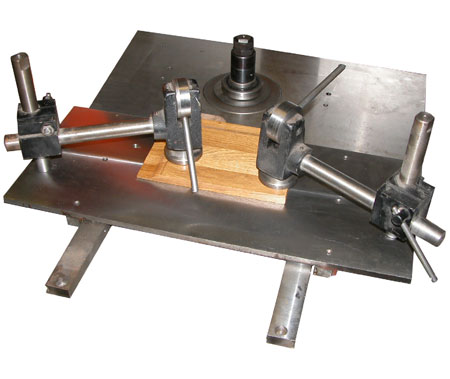

Базирующие устройства. Базовыми поверхностями заготовки называют те поверхности заготовки, по отношению к которым располагаются формируемые при обработке новые поверхности. Так, у заготовки, обрабатываемой на рейсмусовом станке, базовыми служат поверхности, предварительно созданные на фуговальном станке.
Базирующими элементами станка являются устройства, имеющие установочные поверхности, с которыми при базировании соприкасается базовая поверхность заготовки. В рейсмусовых станках базирующими элементами являются столы.
Стол рейсмусового станка приспособлен для выполнения функции базирования при неподвижном механизме резания. Он подъемный и имеет регулировку вертикального положения. С двух его сторон расположены призматические направляющие для присоединения к станине. Заготовка базируется во время прохождения через станок своей главной базовой поверхностью по установочной поверхности стола.
Базирование заготовки в рейсмусовом станке — подвижное. В процессе обработки заготовка перемещается (скользит) по установочной поверхности стола. Столы изготовлены обычно из чугуна. Установочные поверхности прошлифованы и упрочнены для уменьшения износа при трении о них заготовок. Чтобы базовая поверхность заготовки не отходила от установочной поверхности стола, необходимо их непрерывное силовое замыкание при помощи специальных прижимных устройств.
Механизм главного движения. Главное рабочее движение в рейсмусовом станке — это вращение ножевого вала с установленными в нем режущими инструментами — ножами. Механизм главного движения — это сам вал и его привод.
Рабочие (ножевые) валы не имеют перемещений. Регулирование относительного положения вала и обрабатываемой заготовки осуществляется перемещением регулируемого стола. У двусторонних станков нижний вал смонтирован в столе, но он также не имеет самостоятельного настроечного перемещения. Вал рейсмусового станка — тяжелая конструкция, поэтому его устанавливают на станине между опорами. Присоединение вала к приводу бывает ременное — через клиноременную передачу и безременное — непосредственно к валу электродвигателя. Частота вращения ножевого вала находится в пределах 4000…5000 мин-1.
