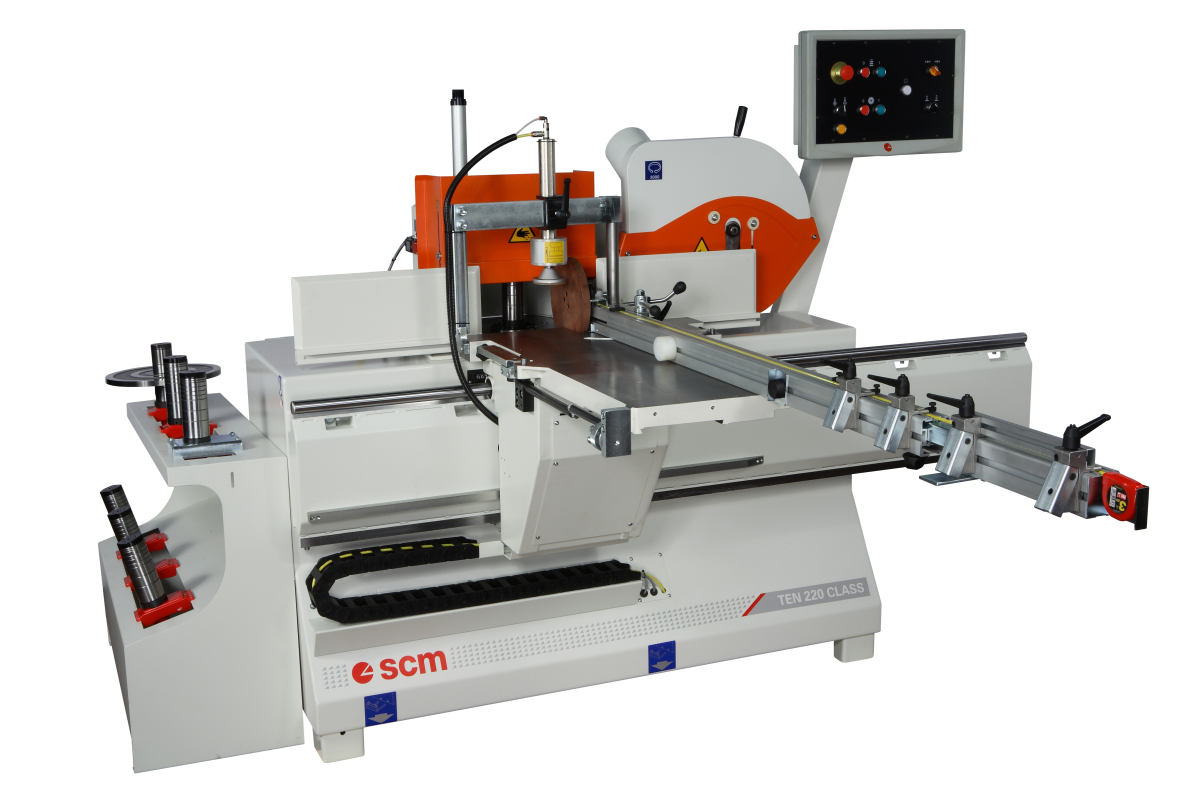

В промышленности известны два вида шипорезных станков – ящичные и рамные. Рамные используются для выработки шипов из брусков и рам. На современных шипорезах производится отторцовка деталей и поднутривание заплечиков, подсечка калевки. Односторонние шипорезы работают с ручной подачей, на которых за ход вырабатывается шип на одном конце бруска.
Двусторонние рамные шипорезы имеют механические подачи, предназначены для работы на двух концах бруска. Самые популярные виды станков – ШД-12 (двусторонний) и ШО-6 (односторонний).
До сих пор в промышленности применяются рамные шипорезы страной конструкции, имеющие ручную подачу с помощью каретки, а также шипорезный станок с четырьмя пилами. Пиры располагаются попарно взаимно перпендикулярно. Пильным валом можно придать наклон до 25 градусов, что позволяет спиливать скошенные шипы.
Рамные шипорезы – представитель этого типа, станок ШО-6. Составные части станка – станина, механизм подачи и механизм резания. Резание состоит из торцовой пилы, горизонтальных головок для обработки шипа, вертикальных фрезировочных головок для подсечки заплечников и диска для выборки проушин. Все детали работают на индивидуальных электродвигателях, смонтированы на суппортах. Таким образом, можно двигать режущие инструменты под нужным углом в горизональном и вертикальном положении, придавать необходимый наклон. Станок позволяет обрабатывать шипы любой длины, толщины и угла расположение. Управление через кнопочную плату.
Подача производится с помощью каретки по направляющим, смонтированным на кронштейне по бокам, которые перемещают вручную. Брусок укладывается на каретку и крепится прижимом, а затем – подается к режущим инструментам. Второй конец обрабатывается за ещё один подход. Упор устанавливается по размерам заплечников. Даже если бруски одинаково длинные, но имеют разные расстояния между ними, они непригодны для обработки на станке.
Если шипы в бруске встречаются в виде «ласточкиного хвоста», ножевые головки переворачивают.
Шипорезы ШД-12. Двусторонние шипорезы состоят из двух односторонних, расположенных на одной станине. Один из шипорезов двигается – его приближают ко второму или отдаляют в зависимости от геометрических размеров брусков.
Подача ведется конвейерными цепями, на которых материал удерживается цепным соединением.
