Изготовление витков стружки, заполнение щитов и склеивание дверей ведут на линии ПЛВС.
Полуавтоматическая линия для изготовления щитовых дверей с серединкой из витых стружек ПЛВС состоит из последовательно расположенных: древесностружечного станка, транспортера, сбрасывающего устройства, цепного транспортера и гидравлического пресса П-797.

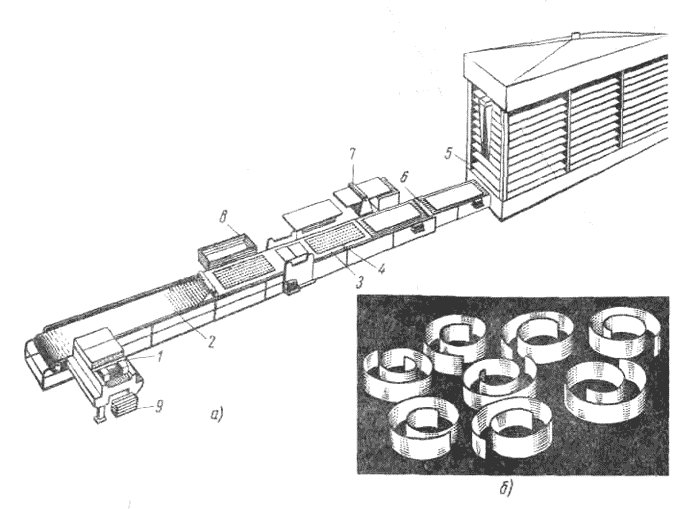

Рис. 1. Полуавтоматическая линия изготовления щитовых дверей с серединкой из витых стружек: а — общий вид линии: 1 — древесностружечный станок, 2 — сборочный ленточный транспортер, 3 — сбрасывающее устройство, 4 — рамка с витками стружки, 5 — пресс П-797, в — цепной транспортер, 7 — клеенаназывающие вальцы, 8 — собранные рамки двери, 9 — заготовки для витков стружки; б — витки стружки
Витые стружки вырабатываются на древесностружечном станке из заготовок, имеющих длину 300 мм, толщину 22—32 мм и ширину от 80 мми более; толщина самой стружки 0,75—0,9 мм, диаметр витка 45—65 мм. Полученная витая стружка от станка ленточным транспортером подается на второй сборочный ленточный транспортер, где она накапливается, находясь между заслонкой и боковыми направляющими.
Рамка щита двери, собранная вне линии, укладывается на клиновые направляющие, после чего заслонку поднимают и стружки наполняют внутреннюю часть рамки. Заполненная стружкой рамка подается на каретку сбрасывающего устройства, совершающего возвратно-поступательное движение. Сбрасывающее устройство включается при помощи конечного выключателя.
На цепной транспортер укладывают облицовочный лист из твердой древесноволокнистой плиты, предварительно смазанный клеем на клеенамазочных вальцах. Далее рамка со стружкой подается на облицовочный лист из древесноволокнистой плиты, уложенной на цепном транспортере. Затем пакет поступает на следующую рабочую позицию, где его накрывает верхний облицовочный лист из древесноволокнистой плиты, смазанный клеем, после этого цепной транспортер направляет собранное полотно в загрузочную этажерку гидравлического пресса П-797, в котором происходит склеивание щитов двери.
Линия рассчитана на годовую производительность 200 тыс. м2 дверей; размеры линии: длина 18,5 м, ширина 3,7 м, высота 1,2 м.
