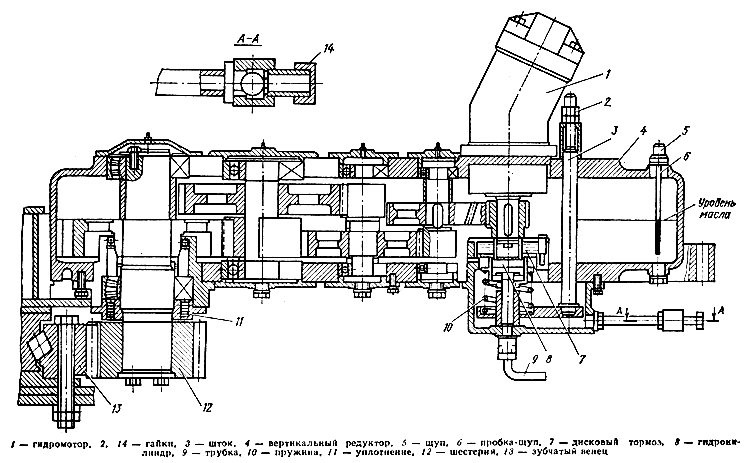

Принципиальные схемы гидравлических и пневматических систем изображают в нерабочем состоянии, когда все аппараты находятся в исходном положении. Условные графические обозначения образуются из простейших геометрических фигур и определяются группой стандартов, входящих в ЕСКД. Условные графические обозначения цилиндров имеют вид прямоугольника, который вычерчивают одной линией, и штока с поршнем, которые вычерчивают двумя линиями.
Условные графические обозначения гидро- и пневмомоторов изображают в виде окружности с вписанными в нее по вертикальному диаметру равносторонними треугольниками, вершинами обращенными к центру окружности. Для обозначения гидромотора применяют зачерненный треугольник, для обозначения пневмомотора — незачерненный. Реверсивные моторы изображают двумя треугольниками, нереверсивные одним. Условные обозначения насосов и компрессоров подобны изображению моторов, но с треугольниками, повернутыми на 180°, чтобы их вершины касались окружности. Для изображения гидронасосов применяют зачерненные треугольники, для изображения компрессоров — незачерненные. Если насосы или моторы регулируемые, через центр окружности под углом 45° проводят стрелку. Условные графические обозначения распределителей состоят из обозначений элементов и их комбинаций: позиций подвижных элементов, линий связи, проходов, элементов управления. Рабочую позицию подвижного элемента изображают квадратом, который вычерчивают сплошными основными линиями. Число позиций изображают соответствующим числом квадратов. Проходы (каналы) изображают линиями со стрелками, показывающими направления потоков рабочей среды в каждой позиции. Места соединений проходов, обозначают точкой. Закрытый проход изображают линией с поперечной чертой. Расстояние от прохода до сторон квадрата во всех позициях должно быть одинаковым. Распределители, собранные из элементов: соответственно четырехходовой трехпозиционный с электроуправлением и четырехходовой двухпозиционный с электроуправлением.
Распределители изображают в исходной позиции, к которой подводят линии связи. Чтобы представить действие распределителя в другой рабочей позиции, необходимо мысленно передвинуть соответствующий квадрат на место исходной позиции, оставляя линии связи в прежнем положении.
Сокращенно характеристику распределителя записывают в виде дроби, числитель которой указывает число ходов (линий), а знаменатель — число позиций; например, распределитель четырехходовой двухпозиционный обозначают «Распределитель 4/2». За основу условных графических изображений аппаратов для регулирования давления рабочей среды приняты квадрат и линия со стрелкой. Предохранительные, переливные, пропорциональные клапаны, напорные золотники и другие нормально закрытые аппараты изображают квадратом со смещенной стрелкой, редукционные клапаны и другие нормально открытые аппараты — квадратом со стрелкой посредине.
