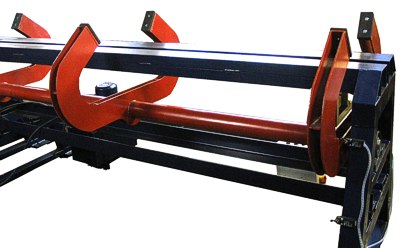

Сегментные бревносбрасыватели АСС-1

Опубликовано admin Янв 12, 2011 в Сортировочные лесотранспортеры

Бревносбрасыватели АСС-1 конструкции ВКНИИВОЛТ предназначены для автоматической сброски бревен длиной от 3 м и выше с продольных сортировочных лесотранспортеров. В комплект бревносбрасывателя входит два сегментообразных сбрасывателя, блок реле и один управляющий рычаг — флажковый датчик. Каждый сегментообразный сбрасыватель приводится в действие от индивидуального электропривода мощностью 0,4 кВт через трехступенчатый цилиндро-конический редуктор. Для каждого комплекта сбрасывателей в электрической схеме предусмотрено блок-реле, состоящее из трех реле ЭП-41/30Б, автоматического выключателя АП-50-ЗМТ на 2,5А, сигнальной аппаратуры АС-220 и тумблера-переключателя Т-9Б-П.

Для дистанционного управления сбрасывателями поставляется командоаппарат ВКНИИВОЛТ. В комплект барабана заказов входят пульт управления и флажковый датчик. Привод барабана заказов осуществляется от натяжной звездочки (туера) лесотранспортера через редуктор и цепную передачу, обеспечивающие синхронное вращение дисков барабана с движением тягового органа. Бревносбрасыватели АСС-1 (СФФ) изготавливаются в комплекте с лесотранспортером ЦТ-1А, но могут поставляться и отдельно. На секции лесотранспортера длиной 240 м устанавливается 21 комплект сбрасывателей.

При монтаже бревно-сбрасывателей необходимо соблюдать следующие условия:

• лесонакопители для длинномерных сортиментов располагать в начале лесотранспортера, что позволяет уменьшить грузовую работу и, соответственно, общий расход электроэнергии;

• в начале лесотранспортера должны быть расположены также лесонакопители для крупномерных бревен и бревен, имеющих закомелистость, большую кривизну и т. п., так как для их сброски сбрасыватели должны быть установлены дальше от тягового органа, чем для бревен меньшего диаметра. Расстояние между соседними лесонакопителями должно быть не менее 1,5...2 м.
