Механизм трензеля предназначен для изменения направления перемещения суппорта при неизменном направлении вращения шпинделя. Трензель обычно располагается в корпусе передней бабки и используется при обработке левыми резцами и нарезании левых резьб. Он состоит из четырех цилиндрических зубчатых колес. Зубчатое колесо 1 закреплено на валу 1, а зубчатое колесо 4 — на валу 2. Зубчатые колеса 2 и 3 посажены на пальцах обоймы с рукояткой. Рукоятка может поворачиваться вокруг вала и занимать одно из трех положений: в положении 1 рукоятки движение от вала идет по цепи 2-3-4 и вал будет вращаться в направлении, противоположном направлению вращения вала; в положении 2 рукоятки трензель выключен; в положении 3 рукоятки движение пойдет по цепи 3-4 и вал 2 будет вращаться в том же направлении, что и вал 1.

Гитара сменных колес состоит из четырех сменных колес. Сменные колеса гитары дают возможность настроить коробку подач на подачу и вид нарезаемой резьбы, а при наре­зании точных и нестандартных резьб — на шаг резьбы.

Фартук станка служит для преобразования вращательного движения ходового валика или ходового винта в поступательное (продольное или поперечное) перемещение суппорта вдоль направляющих станины.

При выполнении токарных работ движение подачи осуществляется через ходовой валик станка, с которого через ряд зубчатых передач вращение передается валику и червяку. Вращение червяка передается червячному зубчатому колесу и сидящему на одной оси с ним зубчатому колесу. Последнее передает вращение зубчатому колесу и рядом сидящему с ним зубчатому колесу.

Колесо катится по неподвижной рейке прикрепленной к станине станка, заставляя перемещаться суппорт воедино связанный с фартуком.

При нарезании резьбы вращение получает ходовой винт ходовой валик при этом отключается. Ходовой винт имеет разъемную гайку (так называемую маточную), прикреплен­ную к задней стенке фартука. При включении рукоятки половинки разъемной гайки охватывают вращающийся ходовой винт, вследствие чего гайка, а вместе с ней фартук и суппорт получают поступательное движение.

Червячная и зубчатые передачи механизмов фартука постоянны и несменяемы, поэтому различная подача может быть задана только изменением скорости вращения ходового валика или винта, т. е. в зависимости от настройки коробки подач.

Поперечная подача обеспечивается винтовой передачей. Реверсивный механизм фартука позволяет изменять направление перемещения суппорта.

В механизме фартука предусмотрены самовыключающие устройства (предохранительные муфты, падающие червяки), предохраняющие фартук от поломки при перегрузке и обеспечивающие возможность работы по упорам.

Включение механических подач и маточной гайки сблокировано так, что при включенной продольной или поперечной подаче невозможно включение маточной гайки. Благодаря этому механизм фартука предохраняется от поломки. В нем имеется также механизм, обеспечивающий ускоренное перемещение суппорта от отдельного электродвигателя.

Привод станка включает электродвигатель с совокупностью механизмов, передающих вращение от электродвигателя к шпинделю.

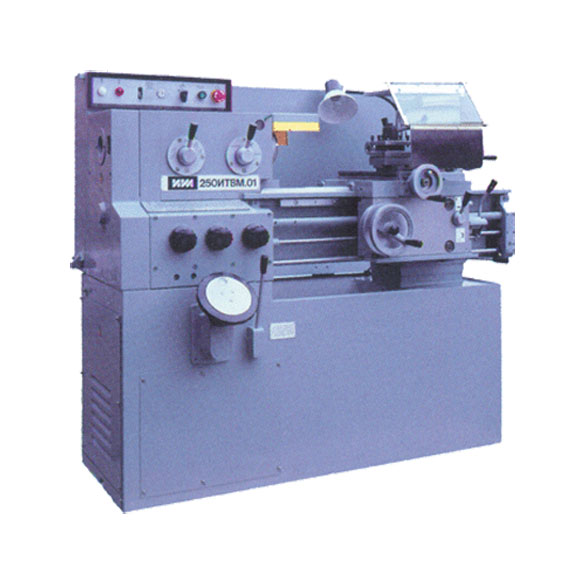

Токарно-винторезный станок 1К62 может быть оснащен дополнительными узлами: гидрокопировальным суппортом для обработки ступенчатых и фасонных поверхностей, суппортом с механической подачей верхних салазок и задней резцовой кареткой, фартуком с электромагнитными муфтами, гидрофицированным зажимным патроном и гидрофицированной задней бабкой.

Органы управления станка. Кнопочная станция служит для включения и выключения главного электродвигателя; выключатели служат для включения и выключения соответственно насоса, подающего охлаждающую жидкость в зону резания; линии от сети и местного освещения. Рукоятки управляют перемещениями блоков шестерен в коробке скоростей для настройки станка на нужное число оборотов. Кнопка служит для включения дополнительного электродвигателя, осуществляющего ускоренное перемещение каретки и суппорта. С помощью рукоятки коробка подач настраивается на нужную величину подачи и шаг резьбы. Рукоятки сблокированы и служат для включения, выключения и реверсирования шпинделя.
